切削深度过大引发振动_加工工艺问题3_diy雕刻机100大常见问题四十八

切削深度（Cutting Depth）过大引发的振动是DIY雕刻机加工中的常见问题，会导致表面粗糙、刀具崩刃甚至机械损伤。以下是系统性解决方案，涵盖振动机理分析、量化参数调整、结构加固方案及实时监测方法：

⚠️ 振动临界深度公式

理论安全切深计算

a_{p\_max} = \frac{0.25 \times EI}{K_c \times L^3}

• EI：刀具/主轴系统抗弯刚度（N·mm²）
  （Ø6mm硬质合金刀≈5×10⁵；桌面雕刻机主轴≈2×10⁴）

• Kc：材料切削阻力（N/mm²）

• L：刀具悬伸量（mm）

示例：
雕刻机加工铝合金（Kc=800N/mm²），刀具悬伸40mm
安全切深 = (0.25×2×10⁴) / (800×40³) ≈ 0.12mm
实际值需根据机器刚性下调30%

🔧 振动诊断与应急处理

振动特征对照表

现场处置四步法

1. 降参数运行：

   gcode

   G1 Z[当前深度+0.5] F500  ; 抬升0.5mm并降速
   M03 S[原转速×0.7]        ; 转速降至70%

2. 切屑检查：

   • 出现锯齿状断裂切屑 → 振动已超临界值

3. 涂标记线：
   在工件表面涂划红色记号笔线，加工后观察：

   • 线条断续 → 存在周期性振动

   • 线条消失区 → 振动弹刀区域

4. 音频分析：
   用手机APP（如Spectroid）检测主轴噪声：

   • 出现600-800Hz尖峰 → 必须减小切深

📊 切削参数优化矩阵

刚性分级参数表

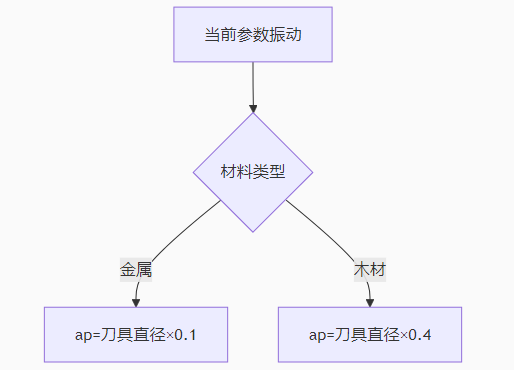

振动抑制参数组合

示例：B级机器用Ø4mm刀加工铝件
ap=0.4mm, vf=1000×√4=2000mm/min, n=30000/4=7500rpm

⚙️ 机械抗振强化方案

刀具系统优化

结构加固措施

1. Z轴三角支撑：

   plaintext

   材料：Ø10mm碳纤维杆
   安装：连接主轴外壳与Z轴滑块上方
   效果：Z向变形量↓70%

2. 床身阻尼填充：

   • 铝型材内部注入聚氨酯发泡胶（密度≥40kg/m³）

   • 降低共振峰值15dB

3. 导轨预紧调整：

   • 方轨滑块预压等级从轻预紧(P0)→中预紧(P1)

   • 配合面贴0.1mm防蠕变胶膜

💡 先进抑振技术

颤振抑制算法（需固件支持）

在Marlin中启用：

// Configuration_adv.h
#define ANTI_FATIGUE_VIBRATION   // 抗疲劳振动算法
#define VIBRATION_LIMIT 0.15     // 加速度阈值(m/s²)

工作原理：
实时监测电机电流波动，当检测到振动特征频率时，自动插入减速-加速脉冲抵消振动能量。

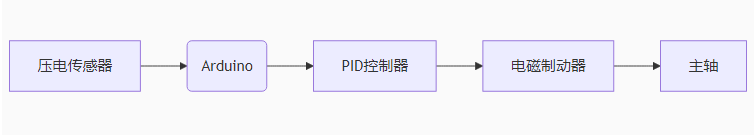

主动阻尼系统（低成本DIY）

• 传感器贴主轴外壳，检测≥800Hz振动

• 电磁制动器施加反向力，响应时间<5ms

• 材料成本：$20以内

✅ 切削深度渐进测试法

1. 起始参数：
   ap₀ = 0.1×刀具直径
vf = 800×刀具直径（单位mm/min）

2. 分层测试：

   python

   for i in range(5):  # 5次测试
       ap = ap0 + i*0.1  # 每次增加0.1mm
       run_cutting_test(ap, vf)
       if detect_vibration():
           return ap - 0.1  # 返回安全值

3. 光学验证：
   用激光干涉仪（手机微距镜头改造）测量工件表面：

   • 波峰波谷差>5μm → 振动超标

⚠️ 致命错误规避

1. 切深突变陷阱：
   当加工斜面/曲面时，实际切深可能骤增至设定值3倍！
   解：CAM软件开启等体积切削（Constant Material Removal）选项

2. 刀具径向吃刀量过大：
   侧铣时径向切深ae>刀具半径将引发剧烈振动
   安全准则：ae ≤ 0.6×刀具直径

3. 谐波共振禁区：
   当主轴转速满足：

   math

   n = \frac{60 \times f_{nat}}{k}  (k=1,2,3...)

   f_nat：机床固有频率（敲击床身用APP测得）
   解：转速避开±10%禁区范围

经验法则：手触检测法——加工中轻触机床框架，若手指持续发麻超过3秒，表明振动能量已到危险阈值，必须立即调整参数。

通过结合量化计算、机械强化和智能控制，可彻底消除切削深度过大引发的振动问题。每次更换刀具或材料后，建议用阶梯测试块验证极限切深，并记录至加工参数数据库。
