混凝土成像原理详解
混凝土成像的核心原理是通过物理、化学或数字化手段改变混凝土表面的形态、颜色或纹理,从而形成特定图案或信息。其实现方式可分为以下三大类:
1. 物理成像原理

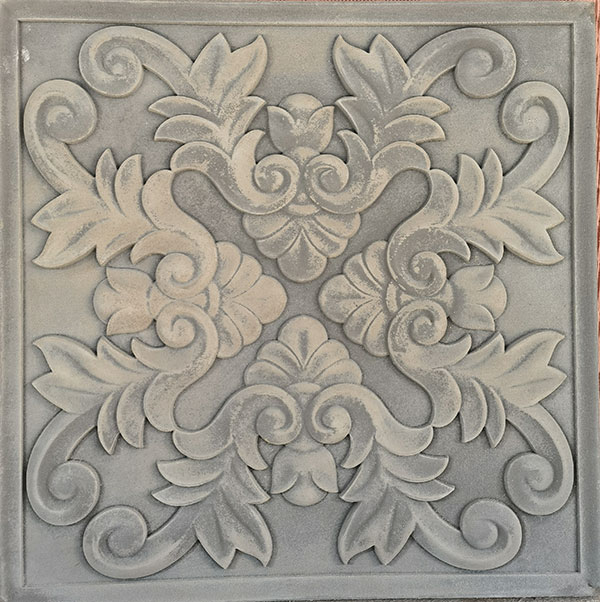

(1) 表面机械加工(雕刻/压印)
- 原理:通过外力(刀具、模具、喷砂等)对硬化混凝土表面进行切削、挤压或磨损,形成凹凸纹理。
- 应用技术:
- CNC雕刻:数控机床按图纸路径切削,精度达±0.1mm。
- 压模工艺:在混凝土初凝阶段用模具压制纹理(如仿石、木纹)。
- 喷砂处理:高压喷射磨料(石英砂)选择性剥蚀表面,形成哑光效果。
- 关键参数:
- 混凝土强度需≥30MPa(避免崩边)。
- 刀具转速/压力与骨料硬度匹配(如花岗岩骨料需金刚石刀头)。
(2) 骨料暴露(水洗石/酸洗)
- 原理:移除表层水泥浆,裸露骨料实现色彩与质感对比。
- 工艺要点:
- 水洗石:高压水枪冲洗初凝混凝土(水压3~5MPa)。
- 酸洗:盐酸(5%~10%)溶解水泥浆,保留骨料(需中和冲洗)。
2. 化学成像原理
(1) 酸/碱蚀刻反应
- 化学反应式:
- 流程控制:
- 模板覆盖非蚀刻区(耐酸PVC膜)。
- 酸液喷涂(5~15min,20℃环境)。
- 碳酸钠溶液中和残余酸液。
- 效果调控:
- 浅蚀(0.5~1mm):短时间弱酸(装饰文字)。
- 深蚀(2~3mm):高浓度酸重复处理(防滑地坪)。
(2) 矿物染色反应
- 原理:金属盐溶液(如FeSO₄)与混凝土中Ca(OH)₂反应生成有色沉淀:
- 特点:
- 色彩渗透深度1~5mm(耐久性优于表面涂层)。
- 适用于仿古、锈蚀等艺术效果。
3. 数字成像原理
(1) UV喷墨打印
- 技术流程:
- 关键参数:
- 墨水固化波长:365~395nm(能量≥300mJ/cm²)。
- 分辨率:≥600dpi(高清图案)。
(2) 3D打印层积成像
- FDM工艺:挤出水泥基材料逐层堆叠,每层厚度0.5~5mm。
- D-Shape工艺:粉末床+粘结剂喷射,精度±1mm。
4. 多技术融合成像案例
技术组合 | 应用案例 | 优势 |
---|---|---|
酸蚀+染色 | 博物馆历史地图地坪 | 耐久性强,色彩渗透深度一致 |
CNC+UV打印 | 建筑立体浮雕+数码上色 | 高精度造型与丰富色彩结合 |
3D打印+水洗 | 曲面透水艺术装置 | 复杂结构与非均质肌理实现 |
5. 科学问题与技术瓶颈
(1) 界面结合理论
- 骨料-浆体界面过渡区(ITZ)是蚀刻/水洗工艺的薄弱环节,需通过:
- 掺硅灰(降低ITZ孔隙率)。
- 优化骨料级配(增强机械咬合)。
(2) 数字化工艺控制
- 机器学习应用:通过卷积神经网络(CNN)预测喷墨扩散路径,减少色差。
总结
混凝土成像本质是表面介观结构调控(10μm~10mm尺度),未来发展方向包括:
- 智能响应成像(温变/光致变色混凝土)。
- 自修复成像层(微生物修复微裂纹)。
- 碳中和工艺(低能耗3D打印+再生骨料)。
