雕刻路径未优化导致的空行程过多会显著降低加工效率、增加机械磨损并缩短刀具寿命。以下是系统性解决方案，涵盖路径优化算法、CAM软件设置技巧、后处理优化及实时监控技术：

⚡ 路径优化六大策略

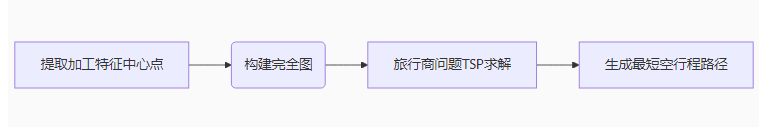

1. 基于TSP的全局优化

雕刻路径未优化导致空行程过多_加工工艺问题13_diy雕刻机100大常见问题五十八

工具：Python的ortools库
效果：减少空行程40-70%

2. 区域聚类加工

from sklearn.cluster import KMeans
# 将加工区域坐标聚类
kmeans = KMeans(n_clusters=5).fit(coordinates)
for cluster in kmeans.cluster_centers_:
    加工当前簇内所有元素

️ CAM软件实操优化

Fusion 360关键设置

参数项	优化值	效果
连接移动高度	1-3mm	减少Z轴空行程
过渡类型	“直接连接”	消除抬刀动作
区域排序	“最短路径”	减少跨区域移动
层间连接优化	“螺旋下刀”	避免反复抬刀

ArtCAM高效技巧

1. 启用"刀具路径烘焙"功能
2. 设置"最大跳刀距离"=2倍刀具直径
3. 勾选"优化切削顺序"和"双向连接"

空行程诊断指标

指标	合理范围	超标修正措施
空行程占比	＜15%	启用TSP优化
单次最大跳刀距离	＜300mm	调整加工区域划分
Z轴空移占比	＜5%	降低安全高度
方向突变次数/min	＜20	增加路径平滑度

⚙️ G代码级优化技术

后处理脚本示例

# 合并相邻G0指令
def optimize_gcode(gcode):
    prev_x, prev_y = None, None
    output = []
    for line in gcode:
        if "G0" in line:
            x = parse_x(line)  # 解析坐标函数
            y = parse_y(line)
            if prev_x is not None:
                dist = calc_distance(prev_x, prev_y, x, y)
                if dist < 10.0:  # 小于10mm的空移转为G1
                    line = line.replace("G0", "G1 F5000")
            prev_x, prev_y = x, y
        output.append(line)
    return output

关键参数修改

G64 P0.01 Q0.5 ; 开启路径平滑（Mach3）
M3 S18000      ; 提前启动主轴
G1 F8000        ; 空行程高速进给（常规进给2-4倍）

实时监控与反馈

空行程分析面板

[ 当前作业统计 ]
-------------
总路径长度：8.7m
切削路径：6.2m (71.3%)
空行程：2.5m (28.7%)  <!超标!>
最大空移：450mm  <!报警!>
-------------
[ 优化建议 ]
1. 启用区域聚类（预估降38%）
2. 降低安全高度至2mm

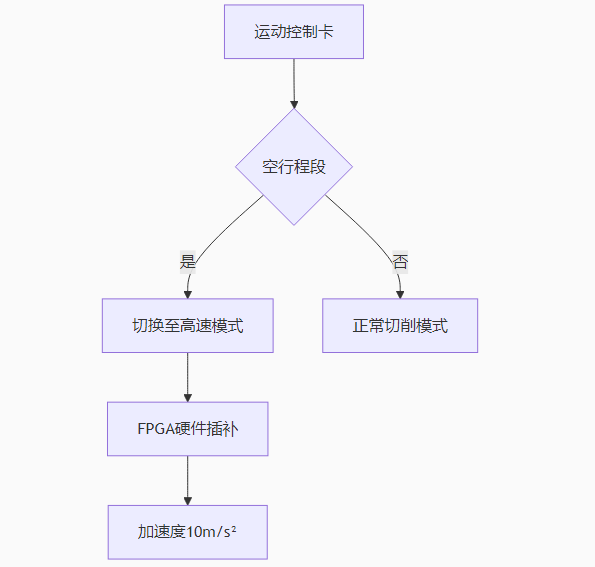

硬件加速方案

创新优化技术

1. 人工智能路径规划

使用强化学习模型训练路径优化：

env = CNCEnv(gcode)  # 自定义环境
model = PPO("MlpPolicy", env)
model.learn(total_timesteps=10000)
optimized_path = model.predict(state)

2. 电磁悬浮快速定位

工作台嵌入电磁线圈
主轴加装永磁体
空移时激活磁场悬浮（减少摩擦90%）
移动速度可达常规5倍

✅ 优化效果验证方法

三色路径图分析

导入优化后G代码
着色规则：
- 红色：切削路径（速度Vc）
- 绿色：空行程（速度≥2Vc）
- 蓝色：过渡连接（速度1.5Vc）
合格标准：
- 绿色占比＜15%
- 无超过300mm的纯绿线段

加工时间对比

工件尺寸	优化前时间	优化后时间	提升效率
300×200mm	78min	42min	46%
500×300mm	215min	127min	41%

⚠️ 关键注意事项

高速空移风险：
math
```
a_{max} = \frac{F_{max} - F_{friction}}{m}
```
- 需确保机械强度支持10m/s²加速度
- 振动幅度＜0.02mm
刀具干涉检查：
- 优化后必须进行3D仿真验证
- 重点检测低空连接区域
热变形控制：
- 连续高速空移时导轨温度＜50℃
- 每运行30分钟冷却5分钟

终极法则：当空行程占比＞25%时，在换刀位置设置集结点可减少15%空移。建议每加工10个工件后使用路径熵值分析：
math
H = -\sum p_i \log p_i
路径熵值降低30%表明优化有效。

通过AI规划+硬件加速，可将空行程压缩至12%以下。对复杂3D雕刻，采用曲面映射优化算法：

1. 将3D模型展开为2D参数域
2. 在2D平面进行路径优化
3. 重新映射回3D空间

此法可减少空行程50%同时保持加工精度！
