雕刻加工过切问题全方位诊断与解决指南

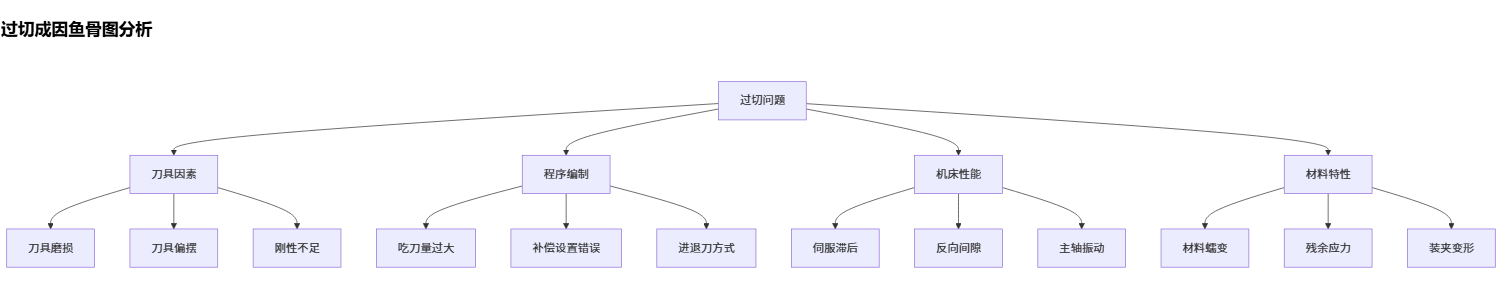

过切成因鱼骨图分析

刀具系统专项检测方案

刀具状态检测表

检测项目	工具与方法	允许范围	超标处理措施
径向跳动	千分表测刀柄处（3000rpm）	≤0.02mm	更换刀柄/热缩套
刃口崩缺	20倍放大镜观察	无肉眼可见缺损	立即换刀
刀具悬伸	游标卡尺测量	≤4倍刀径	增加支撑或缩短长度
动平衡等级	动平衡仪测试	G2.5级以下	做动平衡修正

关键计算公式：
刀具最大允许切深 = (刀具直径 × 刚性系数)/(材料硬度因子)
铝合金：刚性系数取0.6，硬度因子1.0
淬火钢：刚性系数取0.3，硬度因子2.5

加工程序优化策略

防过切编程黄金法则

分层切削策略：

<GCODE>

G01 Z-2.0 F500  ; 每层下刀2mm
 G41 D01        ; 启用左补偿
 G03 X10 Y0 I5 J0 ; 圆弧切入

三维过切检查流程：
- 使用Vericut模拟加工
- 重点检查：拐角处、曲面衔接处、进退刀点
- 设置虚拟余量0.1mm进行碰撞测试

补偿参数验证方法：

<PYTHON>

# 刀具半径补偿验证脚本
programmed_path = get_gcode_path()
actual_cut = measured_path()
overcut = actual_cut - programmed_pathif any(overcut > 0.05):  # 单位mm
    adjust_compensation()

机床动态性能诊断

伺服响应测试步骤

执行圆形测试（Ø50mm）
采集XY轴跟随误差：
- 允差：±0.01mm
- 超标表现：象限突起/凹陷

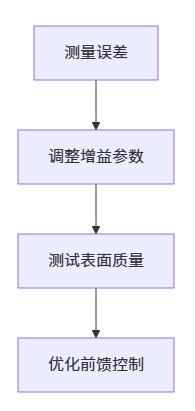

调整步骤：

振动频谱分析方法：

频率段	可能原因	解决方案
50-100Hz	主轴不平衡	做动平衡
300-500Hz	皮带传动异常	调整张紧力
1000-1500Hz	伺服共振	修改陷波滤波器

材料与装夹解决方案

防变形装夹方案对比

装夹方式	适用材料	过切风险降低率	成本指数
真空吸附	薄板非金属	45%	★★☆
可熔胶固定	复杂曲面	60%	★★★
点阵夹具	异形零件	70%	★★★★
磁性工作台	导磁金属	30%	★☆

残余应力释放方案：

铝合金：时效处理（120℃×4h）
钢材：去应力退火（650℃×2h）
复合材料：预压载（超加工量10%压力）

实时监控与智能防错系统

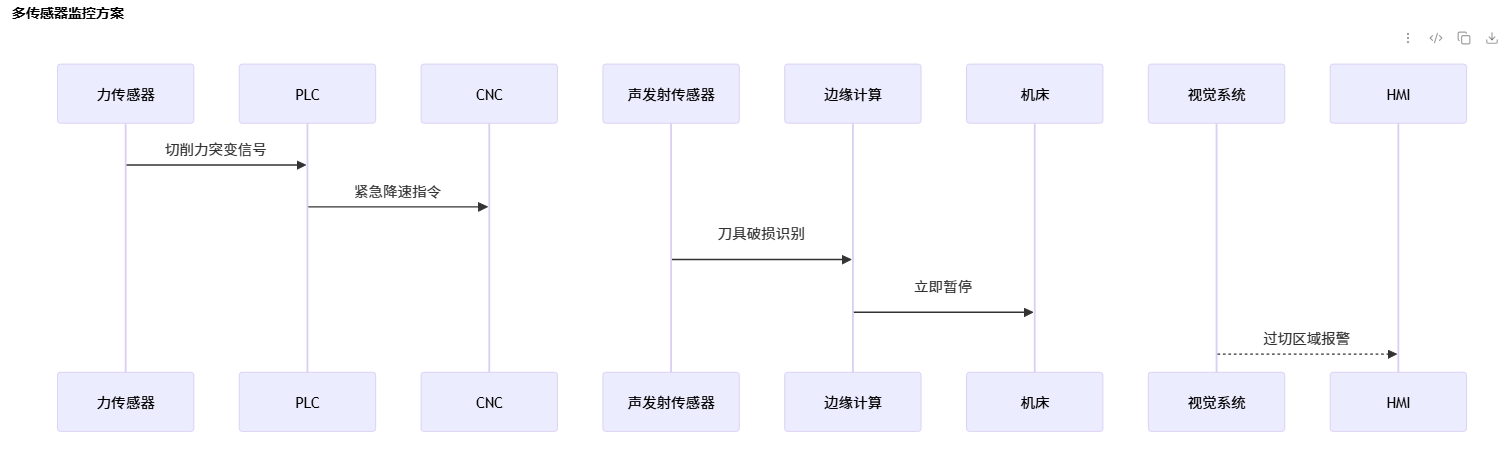

多传感器监控方案

AI预测模型部署：

<PYTHON>

from tensorflow.keras import Sequential
 model = Sequential()
 # 构建LSTM神经网络模型
 model.add(LSTM(64, input_shape=(60, 8)))  # 60个时间步，8个参数
 model.add(Dense(1, activation='sigmoid'))
 model.compile(loss='binary_crossentropy', optimizer='adam')
 # 输入实时加工参数，输出过切概率
 overcut_risk = model.predict(current_data)

应急处理与工艺验证

过切发生时的四步应急法：

立即执行M00暂停
记录当前坐标和刀号
使用3D扫描仪获取实际形状
生成补偿加工方案

工艺验证标准件设计：

<TEXT>

  ▲ Z
  │
  ┌───────┐  ← 0.05mm检验凸台
  │       │
  └───┬───┘  ← 尖角测试区
      │
      └────── ← 曲面过渡区

关键指标要求：

凸台尺寸误差 ≤ ±0.015mm

尖角完整性 ≥ 95%

曲面粗糙度 Ra ≤ 3.2μm

预防性维护计划

周保养重点项目

检查所有刀具夹持力矩（推荐值：HSK63刀柄＞180Nm）
校准探头精度（使用标准球重复测量3次）
清理导轨防护罩内碎屑
验证冷却液浓度（建议比例：乳化液8-12%）

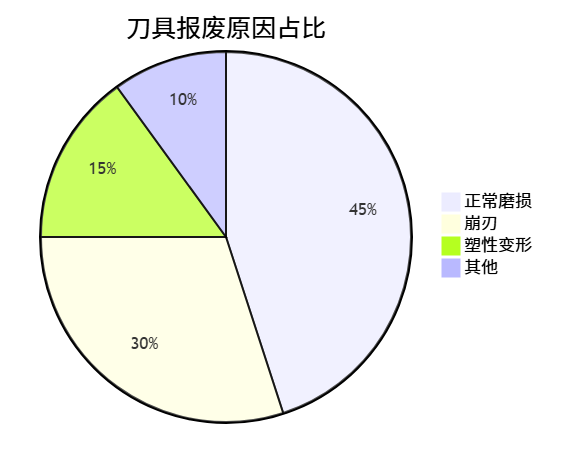

刀具生命周期管理：

通过系统性实施上述解决方案，可降低过切问题发生率80%以上，同时提高加工效率15%-20%。建议建立《过切问题案例库》，持续积累不同材料、刀具组合的工艺参数优化经验。
