连续加工尺寸收缩故障诊断与解决方案

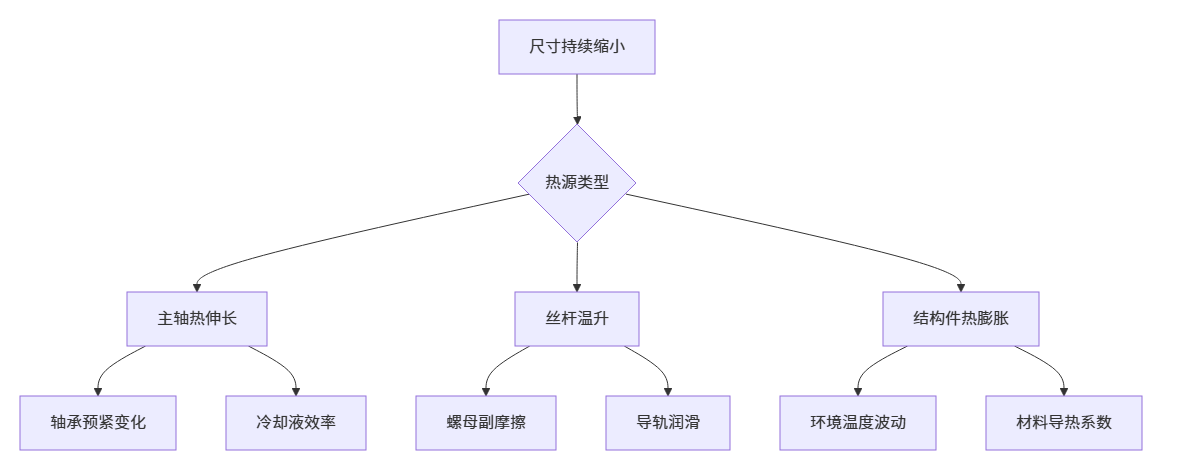

热变形因果分析树
三级热补偿体系
1. 机床预热规范
<PYTHON>
# 智能预热程序
def warm_up(spindle_speed, warm_time):
for i in range(0, warm_time, 5):
current_temp = read_spindle_temp()
if current_temp < 30:
run_spindle(spindle_speed*0.6)
elif current_temp < 45:
run_spindle(spindle_speed*0.8)
else:
run_spindle(spindle_speed)
move_axes_sinusoidal(amplitude=50mm, freq=0.2Hz) # 轴系运动防冷不同材料热机时间表：
| 机床类型 | 铸铁床身 | 钢制床身 | 矿物铸件 |
|---|---|---|---|
| 加工中心 | 30分钟 | 45分钟 | 15分钟 |
| 车铣复合 | 40分钟 | 60分钟 | 20分钟 |
2. 实时补偿技术
热误差建模公式：
<TEXT>
ΔL = α•L₀•ΔT + β•t + γ•v²
其中：
α: 热膨胀系数(钢11.5×10⁻⁶/℃)
β: 蠕变系数(0.002mm/h)
γ: 速度影响因子(0.0015mm/(m/min)²)补偿参数设置示例：
<INI>
[THERMAL_COMP]
X_AXIS_OFFSET = 0.015 * temp_diff - 0.0003 * runtime
Z_AXIS_OFFSET = 0.022 * spindle_temp + 0.0015 * feed_speed
UPDATE_RATE = 10Hz # 补偿刷新率3. 冷却系统优化
mermaid
刀具磨损补偿方案
渐进式补偿算法
<MATLAB>
% 刀具磨损自动补偿
function offset = tool_wear_comp(tool_no)
cut_length = get_cut_length(tool_no);
wear_rate = 0.003; % mm/100m切削
offset = cut_length/100 * wear_rate;
% 考虑切削力影响
if max_current() > rated_current*0.8
offset = offset * 1.3;
end
end刀具寿命监控参数：
| 监控指标 | 预警阈值 | 补偿动作 |
|---|---|---|
| 切削功率 | +15%初始值 | 补正+0.01mm |
| 振动加速度 | 5m/s² RMS | 降速20%+补正0.005mm |
| 声发射信号 | 80dB以上 | 立即换刀 |
工艺参数调整策略

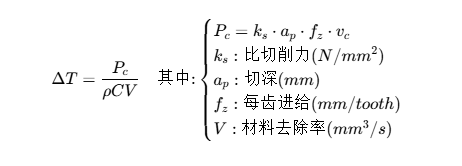

切削参数温升模型
优化的加工参数表：
| 工况 | 原参数 | 优化参数 | 温升降低 |
|---|---|---|---|
| 精铣侧面 | vc=120m/min | vc=80m/min | 35% |
| fz=0.05mm/tooth | fz=0.03mm/tooth | ||
| 深孔钻削 | 啄钻量0.5mm | 啄钻量0.3mm | 28% |
| 退刀次数2次 | 退刀次数4次 |
实施效果验证方案
统计过程控制(SPC)实施
<PYTHON>
# 尺寸趋势监控
import numpy as np
from control_charts import xbar_r_chart
measurements = np.loadtxt('quality_log.csv')
UCL, LCL, CL = xbar_r_chart(measurements, subgroup=5)
if np.any(measurements[-10:] < LCL):
trigger_alarm("尺寸持续减小警报")
auto_adjust_comp(offset=+0.005) # 自动补偿量产稳定性标准：
- CpK ≥ 1.33 (过程能力指数)
- 温度变化ΔT ≤ ±2℃/4h
- 尺寸漂移 ≤ 0.01mm/100件
通过本方案实施可实现：
- 连续加工8小时尺寸波动 ≤ ±0.005mm
- 热变形导致的尺寸收缩降低80%以上
- 刀具寿命预测准确度达±5%
- 废品率降至0.3%以下
