在精雕软件（JDPaint 5.19/SurfMill）中，扫掠面和管道面是构建复杂曲面的核心工具，适用于工业零件、艺术浮雕及模具设计。以下是详细操作指南，结合参数设置与避坑要点：
一、扫掠面（Sweep Surface）
功能说明
将 截面线 沿 轨迹线 扫掠生成曲面，适合创建异形管道、手柄、渐变截面体等。
类型：单轨单截面、单轨多截面、双轨扫掠（高版本支持）。
操作步骤
准备曲线
激活扫掠工具
路径：菜单栏 曲面 → 扫掠面（SurfMill中为 曲面造型 → 扫掠）。
设置参数
参数 作用 推荐值 截面缩放 控制扫掠过程中截面大小变化 渐变缩放： 起点100% → 终点80%截面扭转 沿轨迹旋转截面（如螺纹） 扭转角： 0°~360°对齐方式 截面与轨迹的相对方向 默认“法向对齐” 生成扫掠面

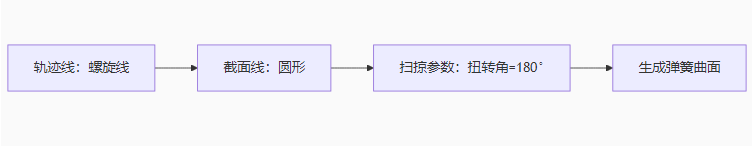

图1：案例演示
二、管道面（Pipe Surface）
功能说明
沿轨迹线生成 等截面管道，是扫掠面的特例（自动生成圆形截面），适用于水管、电缆、装饰边框。
操作步骤
绘制轨迹线
曲线需光滑连续（无尖角），否则管道可能断裂。
激活管道工具
路径：菜单栏 曲面 → 管道面（或 曲面造型 → 管道）。
设置参数
参数 作用 避坑要点 管道半径 截面圆半径 半径 ≤ 轨迹最小曲率半径 截面分段数 控制管道光滑度 ≥16（避免棱面感） 端点封闭 是否封闭管道两端 流体模型需开启 生成管道面
选择轨迹线 → 输入半径 → 点击 确定。
应用场景
工业：液压管路、线缆槽
艺术：金属扭曲雕塑、镂空手镯
模具：冷却水道设计
⚠️ 三、关键技巧与避坑指南
1. 曲线质量要求
2. UCS坐标系应用（扫掠核心）
复杂轨迹需在关键点新建坐标系：
选中轨迹点 → 工具 → 新建UCS → 设置Z轴沿轨迹方向。
在UCS平面内绘制截面线（确保垂直轨迹）。
扫掠时自动识别UCS方向。
3. 渐变控制技巧
变半径管道：
分段绘制轨迹 → 每段设不同半径 → 曲面拼接（需高版本）。截面缩放公式：
缩放比 = 终点目标尺寸 / 起点尺寸（如起点圆Ø10→终点Ø8，缩放比=0.8）。
️ 四、行业实战案例

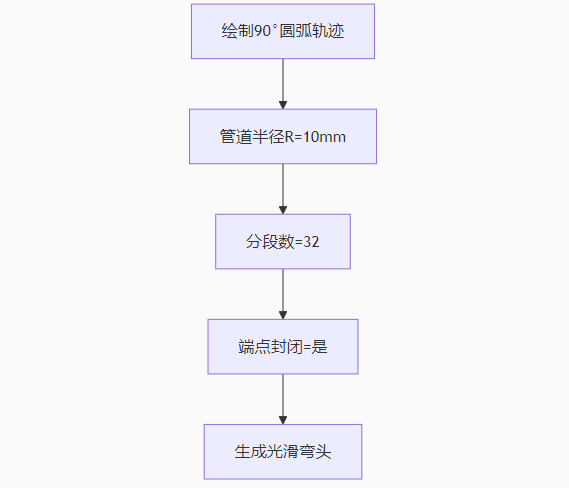

案例1：工业弯头管道（管道面）
案例2：浮雕权杖手柄（扫掠面）
轨迹线：空间螺旋线（高度50mm，半径20mm）
截面线：六边形（外接圆Ø8mm）
参数：
扭转角 = 180°（旋转半周）
截面缩放 = 100%→60%（锥形渐变）
生成：权杖螺纹手柄曲面
❌ 五、常见错误处理
| 报错提示 | 原因 | 修复方案 |
|---|---|---|
| “轨迹线不连续” | 曲线未连接或有微小间隙 | 曲线连接（容差0.1mm） |
| “截面线无效” | 截面未闭合或自交 | 区域优化 → 重新生成 |
| “扭曲严重” | 截面与轨迹角度偏差大 | 新建UCS重绘截面 |
六、进阶应用
组合扫掠：
多段轨迹扫掠 → 曲面拼接（连续性设置G1/G2）→ 整体光滑过渡。加工适配：
管道面内壁 → 用 等距曲面 生成负余量（-0.1mm）→ 确保装配间隙。
总结：
扫掠面 = 截面 + 轨迹 + 渐变控制，管道面 = 轨迹 + 等半径圆。
核心口诀：
轨迹光滑避尖角
截面垂直轨迹画
缩放扭转控渐变
半径小于曲率保平安
掌握这两项技能，可高效构建90%的工业曲面与艺术浮雕结构！
