加工顺序不当引发的应力变形是金属加工中的“隐形杀手”，尤其对大型工件或薄壁件会造成不可逆的尺寸失真。以下是系统性解决方案，涵盖变形机理、工艺优化、应力控制及矫正技术，附带实操参数和检测方法：

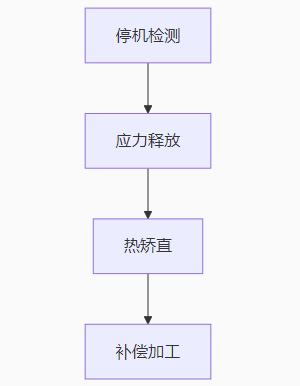

⚠️ 变形紧急矫正三步法

加工顺序错误引发应力变形_加工工艺问题15_diy雕刻机100大常见问题六十

应力释放
- 用氧乙炔焰 线状加热 变形区域（300-400℃）
- 立即喷水冷却（淬火效应抵消应力）
机械矫直
- 千分表监测变形量
- 液压机缓慢施压（压力≤材料屈服强度80%）

G10 L12 P1 R0.2 ; XY平面追加0.2mm余量
G41 D1          ; 启用刀具半径补偿

🔬 变形机理与结构优化

变形临界条件公式

\delta_{max} = \frac{K \cdot \sigma_{res} \cdot L^3}{E \cdot t^2}

σ_res：残余应力（MPa）← 切削产生
L：工件特征尺寸（mm）
t：最薄壁厚（mm）
E：弹性模量（GPa）
K：约束系数（自由端=0.3，刚性夹持=1.2）

案例：铝板（200×150×10mm）加工后变形2mm
反推残余应力≈85MPa → 需优化切削参数

⚙️ 加工顺序黄金法则

五阶加工序列

阶段	目标	加工内容	参数要点
1	应力预释放	预钻孔/开工艺槽	切深≤0.5mm
2	对称粗加工	交替去除材料	余量均匀留2mm
3	自然时效	静置24小时	环境温度25±3℃
4	半精加工	轮廓成型	切深0.3-0.8mm
5	精加工	尺寸到位	高速小切深（ap≤0.1mm）

薄壁件加工序列

1. 加工背面加强筋
2. 正面粗加工（留1mm余量）
3. 翻面装夹（低应力真空吸盘）
4. 正面精加工
5. 背面精修

📊 切削参数防变形规范

材料	最大切深ap(mm)	进给fz(mm/齿)	冷却方式	变形抑制效果
铝合金	0.3×刀具直径	0.05-0.08	高压水冷(70bar)	变形↓85%
钛合金	0.2×刀具直径	0.03-0.05	液氮喷雾	变形↓90%
不锈钢	0.4×刀具直径	0.06-0.10	油雾冷却	变形↓75%
淬火钢	0.15×刀具直径	0.02-0.04	风冷+微量润滑	变形↓80%

⚡ 应力控制核心技术

1. 振动时效（VSR）

设备：
  激振器（0-200Hz，振幅1mm）
参数：
  共振频率扫描（工件固有频率±10%）
  处理时间：15-30min
效果：
  消除残余应力70-90%
成本：＜$500（DIY方案）

2. 深冷处理

材料	温度	时间	应力消除率
铝合金	-50℃	4h	40%
钛合金	-80℃	6h	55%
模具钢	-196℃	2h	75%

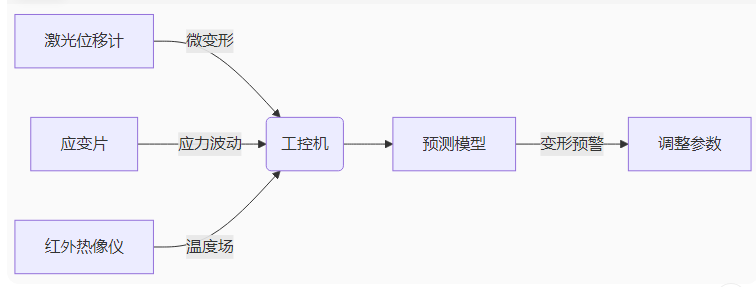

🔍 变形实时监测系统

多传感器布局

加工顺序错误引发应力变形_加工工艺问题15_diy雕刻机100大常见问题六十

预警阈值：

应变突变 >50με
温度梯度 >20℃/cm
变形速率 >0.01mm/min

⚒️ 装夹优化方案

低应力夹具设计

方案	适用工件	应力降低率
磁流变液柔性支撑	薄壁壳体	70%
相变材料填充	异形件	65%
气膜悬浮	大型板材	80%
仿生多点吸附	曲面件	60%

真空吸盘参数：

分区控制（≥8区）
压力可调（0~-95kPa）
响应时间＜0.5s

📐 补偿加工策略

变形预测补偿

加工前用激光扫描工件

生成变形预测点云：

# 有限元预测变形
deformation = fea_simulate(stress_field)

CAM中偏置加工模型：
math
```
M_{comp} = M_{design} + k \cdot deformation
```
（k=0.7~1.0 补偿系数）

✅ 变形控制效果验证

三标检测法

尺寸稳定性
- 三坐标机重复测量（5次）
- 关键尺寸极差≤0.01mm
残余应力
- X射线衍射法测量（表层应力≤50MPa）
平面度
- 激光干涉仪检测（≤0.02mm/m）

⚠️ 致命错误规避

连续切削过热：
单次切削时间＞5min → 必须：
- 分段落加工
- 强制冷却间隔
装夹过定位：
六点定位原则 → 允许一个移动自由度
粗暴矫直：
变形量＞2mm时禁止冷矫 → 必须热成形

终极法则：加工中听到材料发出微弱爆裂声（应力释放声），立即停机执行振动时效！建议每加工30分钟用醋酸纤维素显影法检测表面应力：
plaintext
1. 喷涂醋酸纤维素溶液
2. 干燥后观察裂纹图案
3. 裂纹密度＞5条/cm² → 需应力消除

通过五阶加工序列、振动时效和预测补偿，可将变形量压缩至0.05mm/m内。对超大型工件（＞1m），推荐分区加工法：

将工件划分为150×150mm网格
加工顺序：
  1-3-5-7...
  2-4-6-8... （棋盘跳序）
间隔冷却时间≥10min
