忽视电气箱散热导致的火灾风险是严重的安全隐患，可能造成设备焚毁甚至人员伤亡。以下是系统性解决方案，涵盖散热设计、火灾应急、智能监控及维护标准，符合NFPA 70E电气安全规范：

⚠️ 电气火灾紧急处理

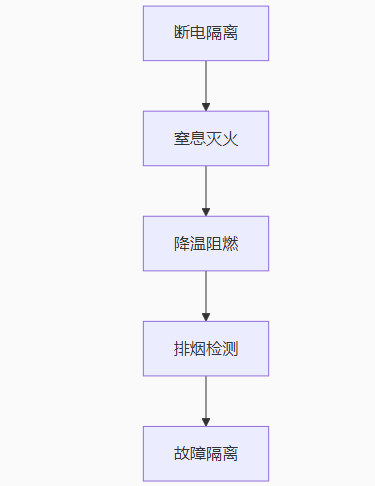

五步灭火流程

1. 断电隔离

   • 用绝缘钩拉断上级配电箱开关（禁止直接触碰故障设备）

   • 万用表验证电压＜50V（防电弧）

2. 窒息灭火

   火源类型	灭火剂	喷射方式
   电子元件起火	C₂HF₅全氟己酮	持续喷射≥15秒
   线缆燃烧	氮气喷雾（≥40L/s）	覆盖火源根部
   油脂引燃	干粉灭火器（ABC类）	扇形扫射

3. 降温阻燃

   • 红外测温仪监测箱体温度＜60℃

   • 门缝注入阻燃泡沫（膨胀倍数100×）

4. 故障隔离

   • 拆除烧损部件 → 铜导线端头热缩处理

   • 相邻设备绝缘测试（＞100MΩ）

🔥 散热系统改造方案

三级散热结构

[热源层] --> 导热硅脂（≥3.5W/mK）
            ↓
[传导层] --> 铝基板（2mm）+ 热管（Φ6mm）
            ↓
[散热层] --> 轴流风扇（CFM＞80） + 水冷板（ΔT=10℃）

关键参数计算

热负荷公式：

Q = 0.8 \times (P_{inverter} + P_{psu} + P_{controller})

所需风量：

CFM_{min} = \frac{Q}{1.08 \times \Delta T} \quad (\Delta T = 15℃)

示例：2.2kW变频器+500W电源 → Q=2160W → CFM≥133

📊 电气箱热管理标准

🚨 智能防火系统

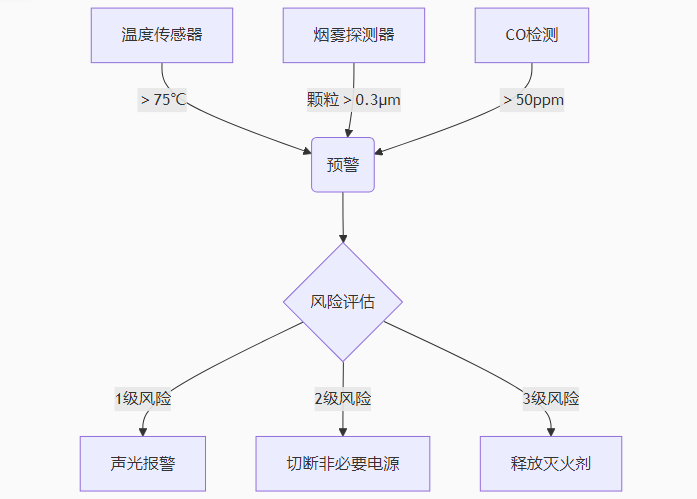

多级预警架构

图表



核心组件：

• 探测端：

  • MEMS红外温度传感器（±0.5℃）

  • 激光烟雾探测器（灵敏度0.02% obs/m）

• 执行端：

  • 电磁阀控制灭火剂喷射

  • 故障电弧断路器（AFCI）

⚡ 散热优化措施

1. 风道设计准则

2. 相变散热技术

[热管阵列]
  数量：每100W热量1根Φ6mm热管
  布局：跨接发热元件与散热翅片
[均温板]
  材质：铜粉烧结芯
  厚度：3mm
  传热功率：300W/块

🔧 维护规程

季度深度保养

1. 清灰作业

   • 压缩空气（0.4MPa）吹扫 → 吸尘器回收

   • 禁止使用毛刷（静电风险）

2. 散热器检测

   • 热像仪扫描温差＞10℃的散热片 → 更换导热硅脂

3. 风扇维护

   plaintext

   测量电流：波动＞±15%需更换
   轴承注油：全合成润滑油1-2滴

年度预防性试验

⚠️ 致命错误规避

1. 散热片积尘

   math

   积尘厚度＞0.5mm \rightarrow 热阻增加300\%

   解决方案：每月吸尘+季度水洗（需断电干燥）

2. 线缆堆叠

   diff

   - 错误：动力线与信号线捆扎
   + 正确：间距＞150mm 或 金属隔板分离

3. 通风遮挡

   • 电气箱周围预留≥150mm散热空间

💡 创新防火技术

1. 自灭火电缆

2. 智能防火涂层

成分：
  石墨烯+聚苯胺+膨胀型阻燃剂
特性：
  常温导热＞5W/mK，遇火膨胀100倍
施工：
  静电喷涂（厚度200μm）

✅ 安全验证测试

热失控模拟实验

1. 加热电阻至300℃引燃测试线缆

2. 监测系统响应：

   • 温度＞75℃ → 预警启动时间≤3s

   • 明火出现 → 灭火剂释放≤10s

3. 合格标准：

   • 火势蔓延直径＜100mm

   • 箱体外部温度＜60℃

终极防线：当检测到温度10秒内骤升50℃或CO浓度＞100ppm时：

plaintext

1. 0.5s内切断总电源
2. 释放全氟己酮灭火剂（持续10s）
3. 启动排烟风机（500m³/h）
4. 发送定位信息至消防系统

通过三级散热+四级防火监控，可将火灾风险降至NFPA 70E Class 0级。对DIY设备强制加装温控开关（如Klixon 7AM）并执行：

[安装位置]：散热器上游
[动作温度]：设备极限温度-10℃
[接线方案]：常闭触点串联主接触器线圈
