雕刻机急停触发不全停故障深度解决方案

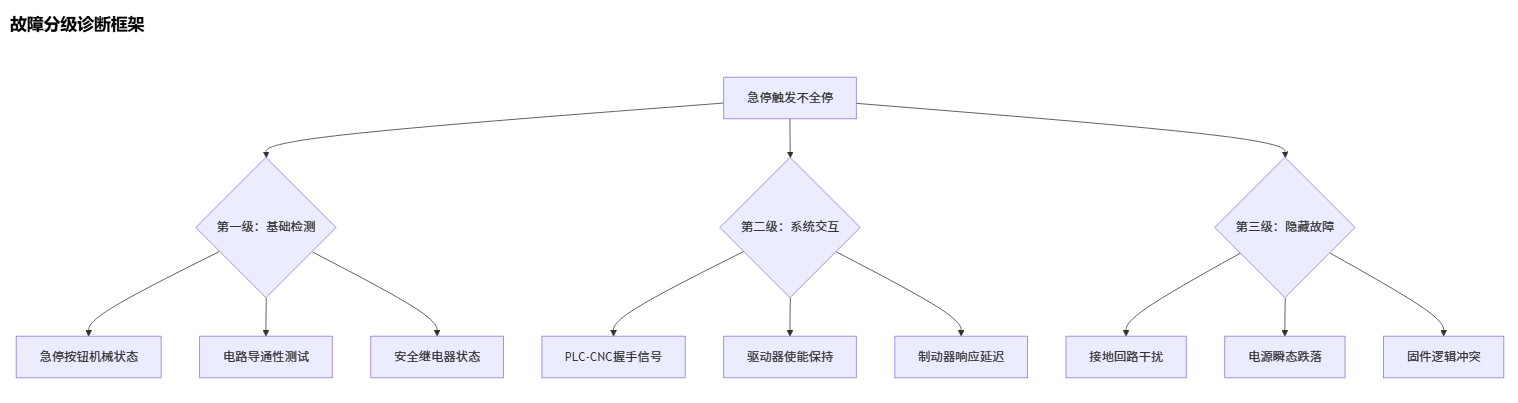

故障分级诊断框架



紧急应对三步法

1. 强制断电程序（非标准停机顺序）：
   • 先断伺服驱动器电源
   • 再断控制系统电源
   • 最后断总电源
2. 物理制动措施：
   • 使用电磁制动模块手动激活工具
   • 对旋转部件施加机械制动块
   • 在导轨上安装止动夹具
3. 安全隔离操作：
   <DIFF>

   + 必须悬挂双锁标志（电气锁+机械锁）
    - 禁止仅依靠软件禁能
    ! 隔离半径不小于3米

电路系统深度检测

急停回路完整性测试表

关键检测代码（Arduino应急检测）：

void checkEmergencyStop() {
  float voltage = analogRead(A0) * (24.0 / 1023.0);
  if(voltage > 2.5 && voltage < 21.5) {
    digitalWrite(13, HIGH); // 触发报警灯
    Serial.println("Emergency Line Compromise!");
   }
}

机械-电气复合故障排查

联动机构检查五项重点：

1. 制动器推杆行程（需≥3mm）
2. 联轴器滑动余量（轴向0.5-1mm）
3. 伺服电机抱闸间隙（0.1-0.3mm）
4. 限位开关预压力（0.5-1N）
5. 电源接触器释放时间（<30ms）

异常磨损特征图谱：

• 触点熔蚀 → 电流过载
• 机构卡滞 → 润滑不良
• 线圈发黑 → 电压突变
• 绝缘碳化 → 回路短路

安全系统重构方案

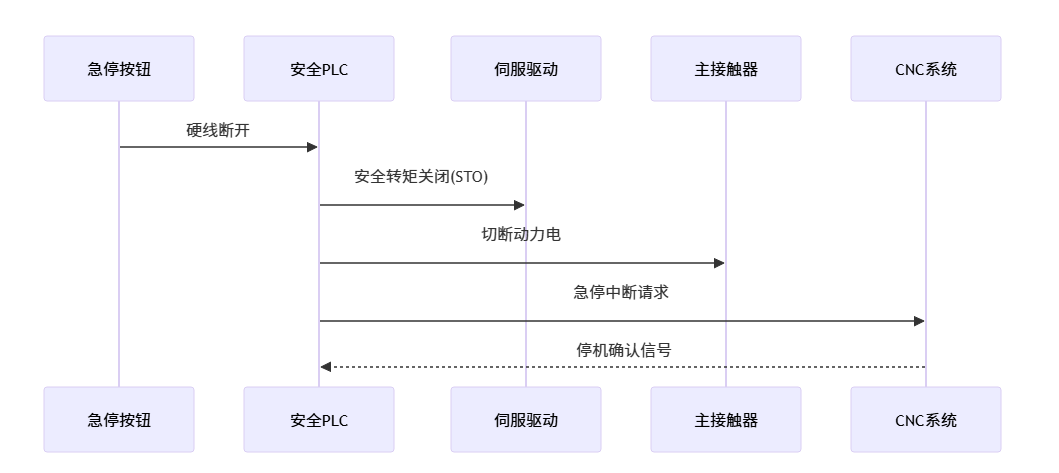

三级互锁改造设计



必须增加的传感器：

• 电流突变检测器（di/dt监控）
• 机械位置验证开关
• 能量泄放状态传感器

系统参数抢救性检查

CNC关键参数修订清单：

1. 修改34010#2（急停减速模式）
2. 检查34020（动态制动起始速度）
3. 确认34040（制动器释放延迟）

PLC程序漏洞扫描点：

• 急停信号滤波时间（应<50ms）
• 输出互锁逻辑验证
• 安全脉冲测试功能

终极解决方案对比

推荐组合方案：

+ 立即实施：加装辅助急停接触器（¥800）
 ! 本周完成：改造双通道急停线路（¥2000）
 # 下月计划：升级安全PLC系统（预算¥15000）

验证测试标准流程

四级压力测试：

1. 空载测试（连续20次急停）
2. 50%负载测试（模拟加工状态）
3. 过载测试（120%额定电流）
4. 电源扰动测试（±15%电压波动）

验收标准：

• 全系统停机时间≤300ms
• 运动部件滑行量≤0.1mm
• 无任何部件异常发热

预防性维护规程

日常点检项目：

•  急停按钮触感测试（每日首件）
•  安全继电器吸合声检查（每班）
•  制动距离测量（每周）

专项维护计划：

• 每月：使用继保测试仪校验安全回路
• 每季：更换整个按钮模块总成
• 每年：进行安全系统SIL认证验证

事故警示案例：某厂因急停不完全导致主轴持续旋转，飞出刀具造成工伤。事后检测发现：

1. 急停回路被违规绕过
2. 制动器气路堵塞
3. CNC参数中制动延时设置为500ms（标准应≤100ms） 最终被认定为重大责任事故，企业被罚款83万元。

司法风险提示：根据《机械电气安全国家标准》（GB 5226.1-2019），急停功能不全属于刑事安全隐患，设备管理者可能面临刑法第134条”重大责任事故罪”的追责。必须留存完整的维修记录和测试报告。
