雕刻机急停按钮无反应故障诊断与处理方案

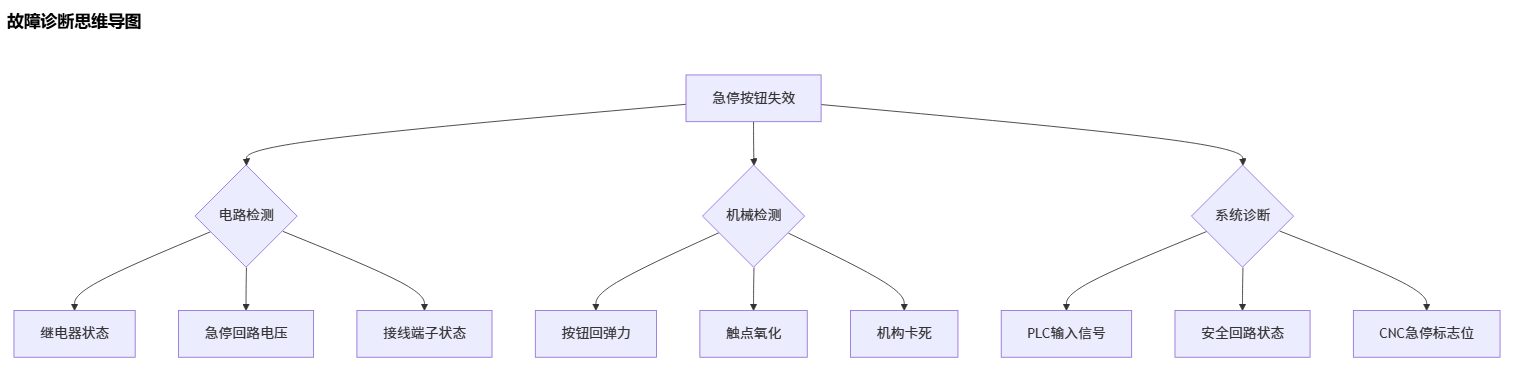

故障诊断思维导图

紧急处置五步法

立即切断总电源（防止设备危险动作）
物理隔离设备（挂置维修警示牌）
手动复位运动部件（使用释放扳手）
检查伺服制动状态（确认轴已锁定）
备份当前程序（保存故障现场数据）

电路系统排查流程

急停回路电压检测表

检测点	正常值	测量工具	超标处理
按钮输入端	24VDC	万用表	检查供电模块
触点输出端	0/24V	逻辑笔	更换按钮开关
PLC输入点	0/24V	示波器	检查中间继电器

关键测试代码（PLC在线诊断）：

<STRUCTUREDTEXT>

// Siemens S7-1200 示例
IF "急停输入" = 1 THEN
    "安全回路状态" := 0;
    RESET "使能输出";ELSE
    "安全回路状态" := 1;END_IF;

机械部件检修要点

按钮机械性能测试标准

参数	规范值	检测方法
按压力	50-70N	压力计
行程	≥6mm	游标卡尺
回弹时间	<0.5s	高速摄像

触点维修三种方法：

使用接触电阻测试仪（需<0.1Ω）
用电子清洁剂处理氧化层
更换银合金触点（建议每3年更换）

安全回路深度诊断

双通道安全检测电路

必须验证的信号：

安全继电器（如Pilz PNOZ）状态LED
伺服驱动器的/ESP信号电压
制动器释放电压（正常应为0V）

系统参数检查清单

CNC关键参数：

3001#6（ESP有效电平设置）
3003#0（急停减速使能）
3004（急停时的进给保持时间）

PLC重要地址：

X0.0（急停输入点）
Y10.1（安全回路输出）
D100.0（急停记录标志）

升级改造建议

安全系统升级方案对比

方案	成本	实施时间	安全等级
增加硬件冗余回路	¥2000	4h	SIL2
更换安全PLC	¥8000	8h	SIL3
加装无线急停	¥5000	6h	PLd

推荐措施：

<DIFF>

+ 增加急停回路状态指示灯
 ! 改用自诊断型安全继电器
 - 移除串联式接线方式

维修后验证测试

七步功能测试法：

按钮按下时应听到明显”咔嗒”声
所有驱动电机立即失电（延时<50ms）
主轴应在1秒内停止旋转
CNC显示急停报警信息
手动无法转动任何传动轴
复位后需重新回参考点
检查系统日志记录正确

预防性维护计划

月度检查项目：

急停按钮操作测试（≥10次循环）
测量触点接触电阻
检查线缆磨损情况
验证安全继电器动作时间

年度维护项目：

更换整个急停回路线束
测试备用电源切换功能
进行安全系统完整性验证

严重风险警告：若急停系统失效时设备仍在运行，应立即使用物理隔离措施（如撬杠卡住传动机构），并通知所有人员撤离。该情况属于GB/T 15706-2012定义的直接危险状态，必须进行根本原因分析并出具安全评估报告后方可重新启用设备。

法律合规提示：根据ISO 13850标准，急停装置必须满足Type 0类停止要求（即直接切断执行机构电源），任何通过软件实现的急停功能均不能作为主保护措施。
