雕刻设备间歇性停止故障诊断与处理方案

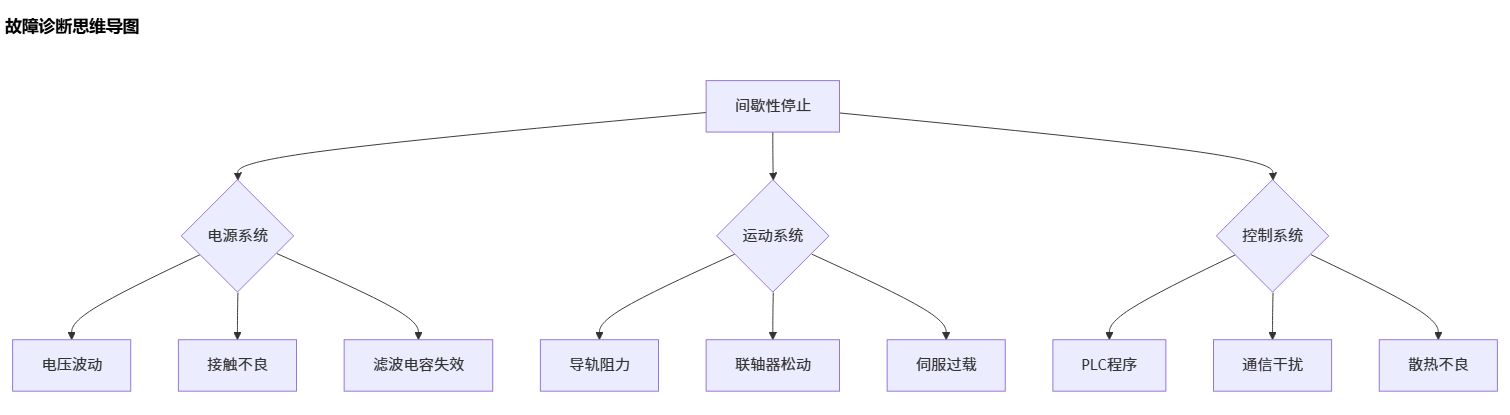

故障诊断思维导图



即时应对五步法

1. 记录停机参数（保存报警代码与时间戳）
2. 检查散热状态（触摸控制柜温度）
3. 重启测试（观察重启后运行稳定性）
4. 简化程序验证（运行基础测试图形）
5. 隔离外围设备（断开非必要外设）

电源系统排查

电压质量检测表

检测代码示例（电压监测）：

import pyvisa
rm = pyvisa.ResourceManager()
scope = rm.open_resource('USB0::0x0699::0x0409::C012456::INSTR')
voltage = scope.query_ascii_values('MEASU:MEAS1:VAL?')
if not (22.8 < voltage[0] < 25.2):

机械系统检查要点

运动部件状态检查清单

1. 导轨润滑脂状态（发黑/干涸需更换）
2. 丝杠反向间隙（百分表测量＞0.02mm需调整）
3. 皮带张力（专用张力计检测）
4. 联轴器紧固扭矩（核对设备手册标准）
5. 电机轴承异响（用听诊器检测）

振动频谱分析重点：

• 500Hz附近峰值 → 联轴器不对中
• 1000Hz以上高频 → 轴承损伤
• 转速频率整数倍 → 机械松动

控制系统深度诊断

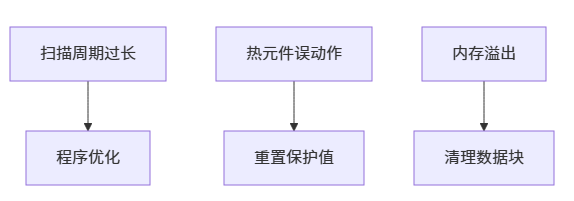

PLC程序常见问题点



通信系统检测：

1. Profibus DP：检查终端电阻（应为110Ω）
2. EtherCAT：使用TAP工具抓包分析
3. RS232：测量信号电压（±5V～±15V）

干扰问题专项处理

电磁兼容解决方案

接地系统改造方案：

+ 控制柜单独接地极（铜棒≥2m）
 ! 信号线屏蔽层单端接地
 - 拆除所有并联接地跳线

系统参数优化调整

CNC关键参数调整

1. 加速度滤波时间（减小20%测试）
2. 位置环增益（降低15%验证）
3. 动态制动阈值（提高至120%额定）

伺服驱动器参数：

[安全参数]
STO_Response = 1ms    ; 安全转矩关断响应
Overload_Mode = 2     ; 增强型过热保护
Brake_Release_Delay = 50ms ; 制动器释放延迟

预防性维护计划

月度保养项目

•  清理控制柜灰尘（压缩空气+吸尘器）
•  紧固所有电气端子（扭矩螺丝刀）
•  备份系统参数（含PLC程序）
•  检查冷却风扇转速（红外测温）

年度大修项目

1. 更换所有润滑油脂
2. 检测电缆绝缘电阻（＞5MΩ）
3. 校准光栅尺/编码器
4. 更新系统安全固件

严重故障预警：若伴随以下情况应立即停机检修：

1. 出现焦糊味或异常烟雾
2. 伺服电机温度持续＞85℃
3. 控制系统频繁死机

法律规范提示：根据GB 5226.1-2019要求，设备无故停机超过3次/8小时即被视为安全隐患，必须出具故障分析报告并向当地安监部门备案。
