未正确应用刀具半径补偿是导致加工尺寸偏差的核心原因之一。以下是系统性解决方案，涵盖补偿原理、CAM设置、G代码修正及验证流程，附带关键参数计算和实操案例：
⚠️ 补偿失效紧急处理
四步急救法
-
测量偏差
用千分尺测量加工轮廓与设计尺寸的差值Δ-
外轮廓偏大 → 补偿不足
-
内孔偏小 → 补偿过量
-
-
重设补偿值
G10 P1 R[新半径值] ; 精确设置 G41 D1 ; 左补偿激活
补偿原理深度解析
补偿类型对照表
| 类型 | CAM设置 | G代码指令 | 补偿值位置 | 风险等级 |
|---|---|---|---|---|
| 计算机补偿 | “In Computer” | 无G41/G42 | CAM刀具库直径 | ★★ |
| 控制器补偿 | “In Controller” | G41/G42 Dxx | 机床D寄存器 | ★★★★ |
| 混合补偿 | “Wear” | G41/G42 Dxx | CAM+机床双设置 | ★★★ |
黄金法则：优先选择计算机补偿（新手友好），进阶使用控制器补偿（精修灵活）
️ CAM软件正确设置

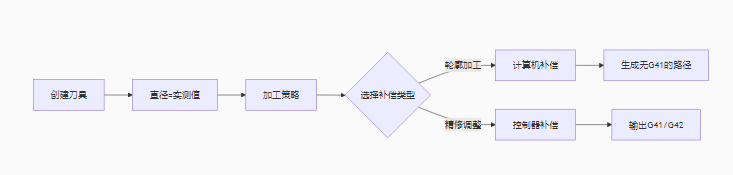

Fusion 360关键配置
避坑指南：
-
勾选 “刀具在边界上”（Tool On Boundary）
-
禁用 “仅最终轮廓补偿”（Final Profile Only）
补偿值科学计算
动态补偿公式
R_{effective} = R_{nominal} + \Delta R_{wear} - \frac{T_{deflection}}{2}
-
R_nominal：标称半径（实测值）
-
ΔR_wear：磨损量（每30分钟测量）
-
T_deflection：刀具挠度变形量
T_{deflection} = \frac{F_c \cdot L^3}{3EI}-
Fc：切削力（N）
-
L：悬伸（mm）
-
EI：抗弯刚度（N·mm²）
-
示例：
Ø10mm刀磨损0.02mm，切削力200N，悬伸50mm
→ R_effective = 5 + 0.02 – (200×50³)/(3×2e5×π×5⁴/64)/2 = 5.01mm
⚙️ G代码诊断与修正
典型错误案例修正
- G0 X0 Y0 - G1 Z-2 F500 - G1 X50 ; 缺失补偿激活！ + G0 X0 Y0 + G1 Z-2 F500 + G41 D1 ; 先激活补偿 + G1 X50 Y0 ; 直线切入（长度>半径）
补偿三要素：
-
激活位置：在切削前直线段激活（长度＞刀具半径）
-
取消位置：在抬刀前直线段取消
-
方向判定：
外轮廓：G41（左补偿） 内腔：G42（右补偿）→ 想象刀具沿轮廓"行走"
补偿值验证流程
三圆试切法
-
加工三个几何体：
-
20×20mm 方槽（内轮廓）
-
Ø20mm 凸台（外轮廓）
-
Ø10mm 通孔（内孔）
-
-
测量关键尺寸：
槽宽 = 设计值 + 2×理论半径 - 2×实际半径 凸台直径 = 设计值 - 2×理论半径 + 2×实际半径 孔径 = 设计值 - 2×理论半径 + 2×实际半径
-
合格标准：
|实测 – 理论| ≤ 0.02mm
⚡ 智能补偿技术

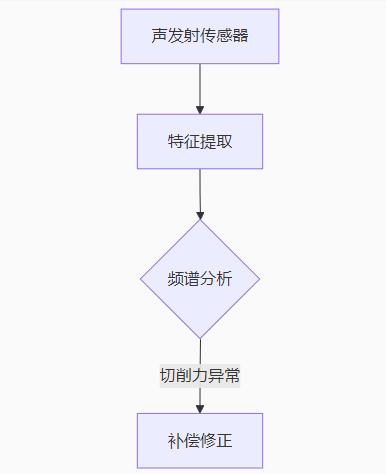

声发射实时监控
-
监测点：300-500kHz高频能量
-
响应时间：＜50ms
-
补偿精度：±0.005mm
视觉在线测量
-
加工中触发工业相机拍摄
-
OpenCV测量轮廓偏差：
deviation = cv2.matchShapes(contour_ideal, contour_real, 1)
-
自动修正补偿值：
G10 P1 R[当前值 - k*deviation] ; k=修正系数
⚠️ 致命错误规避
-
圆弧过切：
小半径圆弧（R＜2×刀具半径）必须用 G61 精确模式 -
补偿干涉：
内角＜90°时需添加 过渡圆弧（R≥刀具半径） -
刀补方向错误：
用右手法则验证：拇指=刀具前进方向 四指弯曲方向=G41补偿侧
✅ 补偿效果验证指标
| 检测项目 | 工具 | 合格标准 |
|---|---|---|
| 轮廓尺寸精度 | 三坐标测量仪 | ±0.01mm |
| 拐角过切量 | 20倍放大镜 | ≤0.005mm |
| 表面刀痕 | 粗糙度仪 Ra | ≤0.8μm |
| 补偿稳定性 | 重复加工5次 | 极差≤0.005mm |
终极法则：当加工铸铁/淬火钢时，补偿值应额外增加0.01-0.03mm以抵消刀具微崩刃。建议首件加工后执行硫酸铜显影检查（涂层后观察边界渗透线）。
通过正确设置补偿类型、实时监控和智能修正，可将尺寸误差控制在±0.005mm内。对超精密加工（±0.001mm），需采用热膨胀补偿：
G65 P9000 T[刀具号] S[主轴温度] ; 调用补偿宏 #1 = #[7000+刀具号] ; 读取原始补偿 #2 = 0.000011 * (S-20) * 50 ; 50mm长刀具膨胀量 #[7000+刀具号] = #1 + #2 ; 写入新补偿值
