以下是 JDPaint 5.19 区域等距偏移 的详细操作指南，涵盖步骤、参数设置及关键应用技巧，帮助您高效生成嵌套区域或加工余量路径：
一、功能说明
区域等距偏移 可生成与原始区域边界平行、间距固定的新区域，常用于：
二、操作步骤
1. 选择目标区域
- 单击或框选需偏移的区域（可多选，支持嵌套区域）。
2. 激活等距偏移工具
3. 设置偏移参数
| 参数 | 作用 | 推荐值 |
|---|---|---|
| 方向 | 向内收缩（正数）或向外扩展（负数） | 向内：5.0（收缩5mm）向外： -3.0（扩展3mm） |
| 连接方式 | 尖角（快速）/圆角（平滑过渡） | 精加工选圆角，避免应力集中 |
| 保留原区域 | 勾选后保留原始区域，否则删除 | 设计阶段建议勾选 |
| 生成新区域 | 直接创建偏移后的独立区域 | 默认开启 |
4. 执行偏移
- 点击 确定，自动生成等距区域（原区域保留/删除根据参数选择）。
三、效果对比
| 偏移类型 | 示意图 | 应用场景 |
|---|---|---|
| 向内偏移（收缩） |  | 精加工余量路径（缩小区域） |
| 向外偏移（扩展） |  | 边框扩大（如标牌外框加粗） |
| 嵌套多次偏移 |  | 多层次浮雕基底 |
四、关键技巧与注意事项
1. 偏移距离与刀具直径的关系
- 粗加工余量公式：
偏移距离 = 刀具半径 + 预留余量（通常0.2~0.5mm）
示例：- 刀具直径
6mm→ 半径3mm - 余量
0.3mm→ 向内偏移3.3mm
- 刀具直径
2. 复杂区域处理
| 问题 | 解决方案 |
|---|---|
| 尖角变形 | 选择 圆角连接 模式，圆角半径 ≥ 刀具半径（避免加工过切） |
| 细小区域消失 | 偏移距离 > 区域最小宽度时，狭窄部分会被吞噬 → 分层偏移（先大距离后小距离） |
| 自相交扭曲 | 偏移前执行 区域优化（菜单：区域 → 优化）或手动修剪毛刺 |
3. 嵌套加工路径生成
✅ 路径生成步骤：
选中偏移区域 → 刀具路径 → 区域加工 → 设置切削参数。
五、常见问题解决
| 问题 | 原因 | 解决方法 |
|---|---|---|
| 偏移后区域断裂 | 原始区域有微小缺口（<0.1mm） | 1. 使用 区域焊接（容差=0.1mm）封闭缺口 2. 增大 系统设置→精度容差 |
| 尖角处生成多余线段 | 连接方式为“尖角”且偏移距离过大 | 1. 改用 圆角连接 2. 减小偏移距离至 ≤ 区域最小曲率半径 |
| 无法偏移嵌套区域 | 内外轮廓方向错误（需外逆时针内顺时针） | 选中内孔 → 区域 → 反向 |
六、应用场景示例

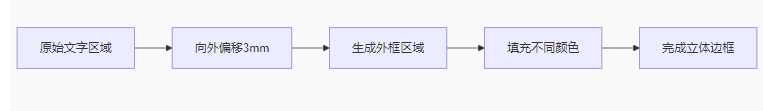

场景1：标牌多层边框
图表
场景2：模具分层加工
场景3：浮雕层次叠加
- 基底区域向内偏移
2mm→ 生成凹陷区域 - 凹陷区域填充浅浮雕 → 叠加中心凸起浮雕
七、高级技巧
- 参数化迭代偏移
- 按
Space键重复偏移操作，生成等距嵌套区域（如间距2mm的同心圆环）。
- 按
- 结合区域裁剪
- 先偏移生成大区域 → 用几何图形裁剪出特殊形状（如齿轮齿形）。
- 导出为加工曲线
- 偏移后选中区域 → 区域 → 提取轮廓 → 生成曲线用于单线切割。
总结：
操作路径：选中区域 → 区域 → 区域等距 → 输入距离（正内/负外）→ 选连接方式 → 确定
避坑指南：
- 偏移距离 ≤ 区域最小宽度/2
- 加工路径偏移量 = 刀具半径 + 余量（
0.2~0.5mm）- 尖锐角优先用 圆角连接（半径≥刀具半径）
掌握此功能可大幅提升复杂轮廓的加工效率与设计灵活性！ ️
