软件界面布局详解 (菜单/工具栏/状态栏/停靠窗口)_精雕3.5 零基础极速入门_JDSoft ArtForm 3.5教程之三

JDSoft ArtForm 3.5 基础教程 03：界面布局全解析

目标：掌握各界面元素功能逻辑，实现精准控件调用与个性化布局配置

一、界面总览与核心逻辑

设计哲学：模块化分区 + 工程流程导向布局

! 核心交互原则：
  1. 工具栏内容随左侧「专业选项卡」动态切换
  2. 停靠窗口支持自由组合（拖动标签页到目标区域）
  3. 80%高频操作可通过「右键上下文菜单」快速触发

二、四大功能域详解

1. 标题栏（Top Bar）

核心功能：
▸ 显示工程状态：[✔]已保存 / [*]未保存
▸ 快速访问：

• 云端协作按钮（需登录JDSoft账户）
• 语言切换下拉菜单（需重启生效）
  隐藏技巧：
  ❗ 双击标题栏空白处 → 窗口最大化/还原切换

2. 菜单栏（Menu Bar）

12个主菜单功能速查表：

💡 高效操作：

• 按 Alt 显示菜单快捷键字母（如按Alt+F打开文件菜单）
• 自定义菜单项：设置→界面配置→菜单编辑器

3. 工具栏集群（动态功能区）

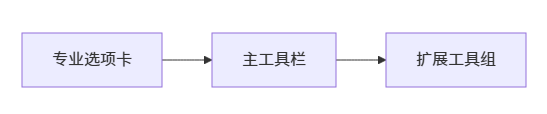

3层结构设计：



典型工作流示例（浮雕设计场景）：

1. 点击 绘图 选项卡 → 激活线条/曲线工具
2. 切换 加工 选项卡 → 显示路径策略工具
3. 长按 区域雕刻 图标 → 展开扩孔/清角子工具

自定义技巧：
▸ 右键工具栏 → 自定义 → 拖拽图标调整顺序
▸ 创建专属工具组：将常用命令拖到空白区域

4. 状态栏（Status Bar）

六大智能信息模块：

1. 坐标系显示：实时反馈光标世界坐标（X,Y,Z）
2. 单位切换：点击 mm/inch 转换全局单位（❗加工参数联动）
3. 捕捉系统：
   <PROPERTIES>

   [√]端点  [ ]中点  [√]圆心  [ ]交点 → 点击图标切换状态

4. 选择过滤器：限制可选对象类型（点/线/面/实体）
5. GPU加速指示：显示显卡利用率（OpenGL状态）
6. 内存监视器：当前工程内存占用量

三、停靠窗口系统（Dockable Panels）

5大核心面板功能与交互逻辑：

窗口管理高阶技巧：

• 快速布局：按 Shift+F3 切换 设计模式/加工模式预设布局
• 多显示器适配：拖动面板到副显示器 → 自动记忆位置
• 面板搜索：窗口→面板查找→ 输入关键词定位（如输入”刀具”）

四、界面个性化配置流程

3步打造专属工作环境：

1. 保存当前布局：
   视图 → 工作区 → 保存布局 → 命名（如”浮雕专用”）
2. 重置异常界面：
   设置 → 恢复默认界面 → 选择恢复范围（工具栏/面板/快捷键）
3. 跨设备同步：
   导出配置文件：设置→导出用户配置 → 生成 .cfg 文件

五、实战诊断：典型界面问题处理

❌ 问题1：工具图标显示异常（马赛克/错位）
✅ 解决方案：

1. 右键桌面快捷方式 → 属性
2. 兼容性选项卡 → 勾选 禁用显示缩放

❌ 问题2：误关关键面板（如对象管理器）
✅ 快速恢复：按 Ctrl+Shift+P → 输入面板英文名（如 ObjectManager）

❌ 问题3：多工具栏重叠混乱
✅ 重组步骤：

1. 右键工具栏 → 锁定工具栏（取消勾选）
2. 拖动工具栏左侧竖线 → 分离/合并组
