以下是为 「创建你的第一个ArtForm项目」 设计的结构化快速指南教程,以高效实操为核心,包含关键步骤与避坑提示:
JDSoft ArtForm 3.5 基础教程 02:创建第一个项目(浮雕硬币案例)
目标:10分钟完成从零创建可雕刻的简易三维项目
一、学习准备
✅ 确认环境
- 单位系统:状态栏显示
mm
(若为inch → 单击切换) - 视图布局:
视图
→ 勾选单视图
(简化操作)
️ 启用工具

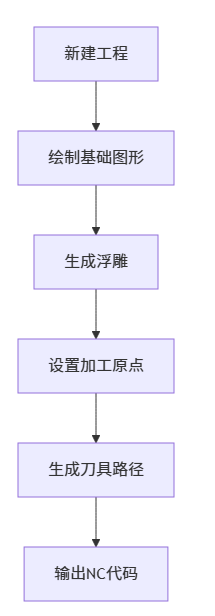

二、6步极速创建项目(附操作流程动画)

STEP 1:创建工程文件(关键!)
文件
→新建
→ 弹出工程模板窗口- 重点选择 → “浮雕-毫米” 模板(自动设置单位/Z正方向)
- 命名保存:
我的第一个项目.jdp
⚠️ 警告:勿选“多轴加工”等高级模板(避免参数混乱)
STEP 2:绘制基础轮廓
- 选 绘图工具 →
圆形
(快捷键C
) - 在视图区 按住左键拖动 → 绘制直径 30mm 圆(右下角实时显示尺寸)
- 在 属性面板 修正参数:
<PROPERTIES>
圆心坐标:X0 Y0 半径:15 mm
STEP 3:生成浮雕形体
- 选中圆形 → 点击 专业工具栏 →
生成浮雕
- 参数设置(图例说明):
- 浮雕类型:
凸起
- 高度:
2 mm
- 边界斜率:
90°
(垂直壁)
- 浮雕类型:
- 点击确认 → 自动生成3D硬币基体(按
F8
切换透视图观察)
STEP 4:绑定加工坐标系(核心!)
- 右侧 对象管理器 → 展开
坐标系
目录 - 右键
加工坐标系
→绑定到对象
- 点击硬币底部中心点 → 绿色坐标系图标 自动吸附
✨ 技巧:按
S
键开启 顶点捕捉 提升精度
STEP 5:生成雕刻路径
- 切换工具栏 → 加工工具
- 点击
2.5轴区域雕刻
→ 选择硬币模型 - 关键参数预制:
<YAML>
刀具:∅3 平底刀(默认库加载) 切削深度:0.2mm 步距:1.2mm(刀具直径40%)
- 点击
计算
→ 生成 蓝色螺旋刀具路径
STEP 6:输出雕刻指令
- 菜单
加工
→生成G代码
- 选择输出目录 → 命名
硬币雕刻.nc
- 后处理器 选择:
Generic Fanuc
(通用三轴机床)
三、结果验证与调试
操作 | 验证方式 | 成功标志 |
---|---|---|
浮雕生成 | 按 F7 切换侧视图 |
圆柱体高度=2mm |
坐标系绑定 | 转动视图(按住Shift+拖动) | 坐标系Z轴指向模型之外 |
刀具路径 | 点击 模拟 按钮 |
刀具完整覆盖硬币表面无遗漏 |
G代码检验 | 用记事本打开.nc文件 | 首行显示 G90 G54 G00 Z50 |
四、新手高频失误点
❌ 错误1:未绑定坐标系 → 加工原点错误(雕刻机乱跑)
✅ 对策:每新建模型必修绑定操作(STEP 4)
❌ 错误2:浮雕高度>材料厚度 → 撞刀风险
✅ 对策:浮雕高度勿超材料实际厚度(建议≤80%)
❌ 错误3:忘记保存工程 → 路径参数丢失
✅ 对策:按 Ctrl+S
每5分钟保存一次
学习成果交付物:
✅ 文件夹内容:
我的第一个项目.jdp
(工程文件)硬币雕刻.nc
(可上机加工文件)
此教程采用最简路径教学法,直击核心工作流。建议学员在完成基础硬币后,尝试修改浮雕高度(0.5~5mm)观察三维变化,为后续复杂建模打下认知基础。
