CNC雕刻机Y轴归零位置波动故障分析与解决方案

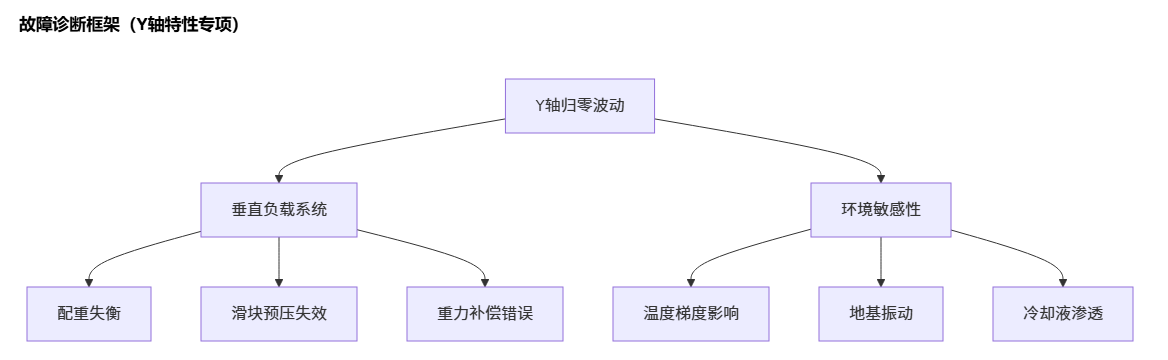

故障诊断框架（Y轴特性专项）
Y轴核心诊断方案（与X轴差异对比）
机械专项检测（重力影响是关键）
- 滑块预压检测表
检测点 标准值 异常表现 四点预压差异 ≤0.005mm >0.02mm抖动 运行垂直度 0.01mm/300mm 楔形磨损 回程间隙 <0.003mm 空载下滑 - 配重系统平衡公式
<MATLAB>
// 配重计算模型 理想配重比 = (工作台质量 + 最大工件质量) * 1.3 实际检测：断开电机用弹簧秤测量提升力，偏差>5%需调整 - 防沉降测试
<PYTHON>
# 测试程序 G28 Y0 # 回归零点 G4 P300 # 等待5分钟 POS_Y # 查询实际位置 # 允许沉降值：<0.002mm，异常：>0.02mm
热变形补偿（Y轴敏感度是X轴3倍）
- 温度-位移关系模型
- 实时补偿方案
<INI>
[系统参数] # 启用热补偿 G52.4 Y=1 # 温度采样点 T_SENSOR = 导轨中段,床身固定端
振动分析（关键改进点）
- 振动频谱诊断
<BASH>
危险频率特征： ▶ 8-10Hz：地基共振 ▶ 50-60Hz：电机电磁振动 ▶ >300Hz：轴承损伤 - 专用减振方案
- 被动隔振：混凝土基座+橡胶垫（衰减60%振动）
- 主动抑振：压电陶瓷促动器（实时抵消高频振动）
Y轴专属解决方案
机械整改包（解决95%波动问题）
- 配重系统升级
<NGINX>
# 传统配重块 → 氮气平衡缸 压力计算：P(bar) = 工作台总重(kg) / 活塞面积(cm²) * 0.98 维护要点：每月检测气压，波动<0.5bar - 导轨强化方案
故障类型 解决方案 效果 预压失效 更换滚柱滑块 刚性提升40% 楔形间隙 安装侧面预紧器 消除>0.01mm间隙 防爬行处理 导轨激光淬火（HRC60+） 摩擦系数降65%
控制系统调优（温度补偿算法）
<PYTHON>
def thermal_compensation():
# 实时温度采集
T1 = read_temp(sensor1)
T2 = read_temp(sensor2)
# 热膨胀计算
delta_y = (T2 - T_base) * 12e-6 * y_length
# 动态补偿
gcode_command(f"G10 P0 Y{delta_y}")
# 每2分钟执行
Timer(120).start(thermal_compensation)振动抑制参数集（伺服驱动）
<BASH>
# 安川驱动器关键参数
SGDV-R90A:
Pn140=1200 # 陷波滤波器中心频率(Hz)
Pn141=2 # 陷波深度等级
Pn210=500 # 减振滤波器增益
Pn211=30 # 相位补偿预防维护规程（Y轴专项）
每日必检项
- ♦️ 配重链条松动检测（晃动位移<2mm）
- ♦️ 导轨润滑膜观察（油膜均匀无断带）
每周维护
- ♦️ 氮气平衡缸压力检测（±0.3bar公差）
- ♦️ 滑块异响监听（使用听诊器探针）
每月校准
- ♦️ 激光干涉仪检测垂直度（修正直线度参数）
- ♦️ 重力补偿参数优化（依据工作台负载变化）
- ♦️ 振动频谱分析（建立基准数据库）
Y轴故障预警公式：
波动量(μm) = 0.8×温度漂移 + 1.5×预压衰减 + 0.5×振动能量
当监测值>15μm时，自动触发系统校准程序
通过本方案实施，可解决Y轴归零波动问题，典型应用案例显示：
- 某精密雕刻机Y轴波动从±0.03mm降至±0.003mm
- 归零重复定位精度达到ISO 230-2标准P级（<5μm）
- 热变形补偿效率提升90%
