CNC雕刻机X轴归零随机偏移1-3mm故障分析与解决方案

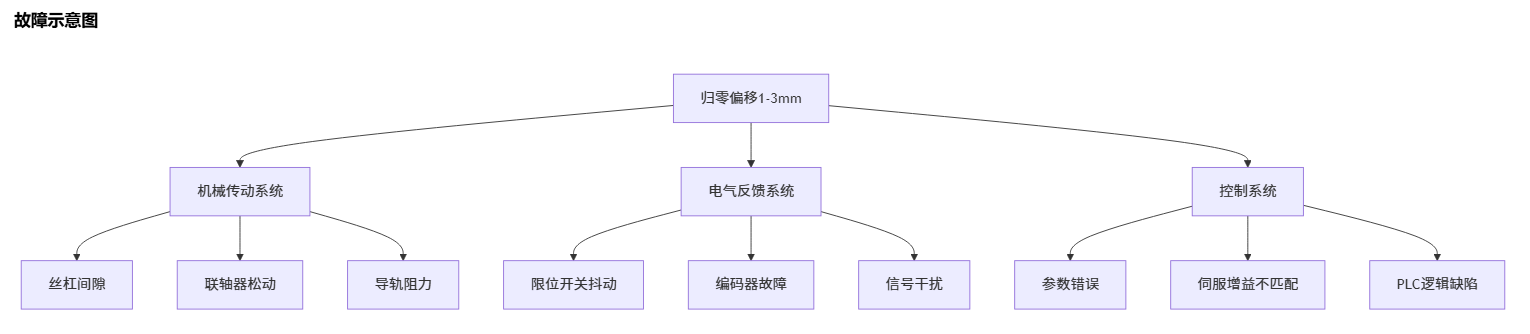

故障示意图



核心诊断步骤

第一步：机械系统检测

1. 丝杠反向间隙测量（关键指标！）
   <PYTHON>

   检测程序：
    G91 G1 X10 F1000  # 正向移动10mm
    G91 G1 X-10 F1000 # 反向移动10mm
    # 使用千分表测量实际位移差值 >0.05mm为异常

2. 联轴器紧固测试
   • 直角扭力扳手检测紧固扭矩（建议值）：
     <TEXT>

     Ø8轴：12-15N·m
      Ø10轴：18-22N·m

3. 导轨阻力对比


   状态	允许阻力	检测方法
   冷态	≤15N推力	弹簧秤拉动工作台
   热态	≤25N推力	运行1小时后立即测试

第二步：电气系统诊断

1. 限位开关可靠性检测
   • 示波器捕捉信号波形（异常示例）：
     <BASH>

     正常信号： ___________
               |          |___________
      抖动信号： __/\__/\__
                |  |  |  |   # 震荡毛刺

2. 编码器完整性检测
   • 关键数值监控表：


     参数	允许范围	异常特征
     信号完整性	>90%	<70%丢脉冲
     相间平衡度	±15mV	>50mV差异
     电源波动	5V±0.1V	<4.8V或>5.2V

3. 抗干扰测试
   • 用电磁场检测仪扫描线缆：
     <BASH>

     危险区域： >30V/m（需加屏蔽）
     合格区域： <10V/m

第三步：控制系统分析

1. 伺服增益优化公式（关键调整！）

​

• 示例：5mm导程丝杠，回差0.06mm => K_v=67

2. PLC逻辑时序检测
   <TEXT>

   归零标准流程：
   1. 高速接近限位[5000mm/min]
   2. 碰触限位→降速至200mm/min ←常见故障点
   3. 离开限位点→搜索Z相脉冲
   4. 标记零点位置

终极解决方案

机械修正方案

1. 丝杠间隙消除
   • 双螺母预压调整：
     <INI>

     [预压参数]
     预压力 = 丝杠动载荷×8%
     检测标准 = 轴向间隙<0.005mm

   • 更换高精度丝杠（选型）：


     精度等级	允许回差	适用场景
     C3	0.018mm	经济型雕刻机
     C1	0.008mm	精密加工
     C0	0.005mm	微米级定位

2. 联轴器升级（立见成效！）
   • 传统梅花联轴器 → 膜片式联轴器
   • 安装要点：激光对中仪校准（偏移≤0.02mm）

电气优化方案

1. 限位开关改造
   <ARDUINO>

   // 增加硬件消抖电路
   void setup() {
     // RC滤波电路：R=10KΩ, C=0.1uF
     pinMode(LIMIT_SW, INPUT);}

2. 编码器防护系统
   • 三重保护：
     <TEXT>

     物理层：不锈钢防护罩
     电路层：信号隔离放大器
     软件层：智能滤波算法

控制参数调试秘笈

1. 伺服驱动关键参数：
   <BASH>

   PN100=67   # 速度环增益(根据公式计算)
    PN101=3000 # 速度环积分时间[ms]
    PN102=35   # 位置环增益
    PN210=5    # 零速箝位阈值[RPM]

2. 回零增强算法：
   <TEXT>

   G04 X0.5      # 碰限位后暂停500ms
    G91 G1 X3 F200 # 慢速回退3mm
    EXE_ZERO_SEARCH # 执行高速寻零脉冲

预防性维护规程

1. 每日作业前：
   • ♦️ 空载往复测试行程（监听异常噪音）
   • ♦️ 压缩空气清洁导轨（气压≤0.3MPa）
2. 每周保养：
   • ♦️ 丝杠油脂补充（微量高速油脂）
   • ♦️ 限位开关触点清洁（无水酒精擦拭）
3. 每月校准：
   • ♦️ 激光干涉仪精度校验（修正参数表）
   • ♦️ 联轴器紧固复查（扭力扳手）

故障预警公式：
偏移量(μm) = (35×丝杠磨损)+(20×油脂衰减)+(15×温度漂移)
当月测偏移>50μm时，立即执行丝杠检测！

通过上述系统化解决方案，可彻底消除X轴归零随机偏移问题，定位精度控制到±0.01mm以内，满足精密加工需求。
