如何制作区域浮雕？_精雕5.19浮雕与虚拟雕塑四_JDPaint 5.19基础教程

在 JDPaint 5.19 中，区域浮雕 是通过封闭曲线快速生成规则凸起/凹陷浮雕的核心功能，适用于徽章、文字、边框等批量加工场景。以下是 详细操作步骤+参数解析：

🔧 一、基础操作步骤（5分钟速成）

1. 绘制封闭区域

1. 使用 绘图工具（如矩形、圆形、样条曲线）绘制闭合轮廓。

2. 生成区域：

   • 框选曲线 → 按 Ctrl+G（或菜单 区域 → 生成区域）→ 填充颜色（如蓝色）。

2. 进入虚拟雕塑模式

• 按快捷键 7 → 激活虚拟雕塑环境（界面变暗，显示网格）。

3. 激活区域浮雕工具

• 按 Shift+D（或点击工具栏 区域浮雕图标（山形+虚线框））。

4. 设置浮雕参数

参数	作用	推荐值	示例效果
基准高度	浮雕整体凸起高度	文字：0.5-1.5mm 徽章：2-3mm
边界角度	侧面倾斜度（0°垂直，90°平缓）	金属标牌：60°-80° 木雕：30°-45°
光滑处理	边缘过渡平滑	✅ 开启（防锯齿）	–
锥度延伸	向外扩展渐变区域	0.5-1mm（深雕必备）

5. 执行生成

• 单击选中区域 → 自动生成浮雕（图1）。

  图1：区域浮雕生成前后对比

⚠️ 二、避坑指南：5大常见问题解决

🎯 三、进阶应用场景

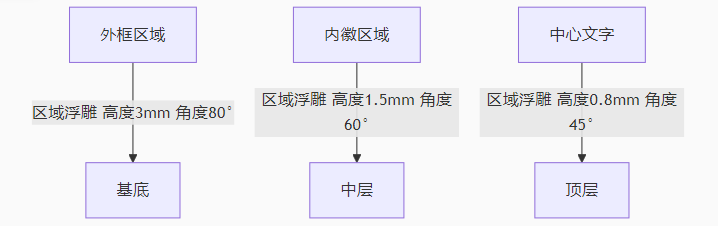

场景1：嵌套浮雕（徽章多层级）

图表

操作关键：从低到高分层生成，每层区域需 差集运算（外框-内框）。

场景2：凹陷阴刻文字

1. 文字区域生成 → 区域浮雕

2. 参数设置：

   • 基准高度 = -1mm（负值为凹陷）

   • 边界角度 = 75°（避免塌边）

3. 叠加 导动去料（Shift+S）细化笔画。

场景3：渐变浮雕（艺术底纹）

1. 绘制灰度图：PS中创建黑白渐变图（浅→深对应高→低）。

2. 导入驱动：
   模型 → 图像浮雕 → 选择图片 → 高度比例=2mm → 生成起伏基底。

3. 局部优化：在基底上叠加 区域浮雕 强化主体。

💡 四、高阶技巧

1. 变量边界角度（SurfMill专属）

• 在边界线上 分段标记角度值 → 生成从30°到80°的平滑过渡侧面（适合流线型设计）。

2. 组合导动雕刻

• 区域浮雕生成基底 → 用 导动堆料（Shift+A）添加纹理（如仿木纹、编织纹）。

3. 浮雕阵列加工

# 脚本：批量生成相同参数的区域浮雕
for area in selected_areas:   # 选中多个区域
    area.Relief(base_height=1.2, angle=70)

适用：标牌批量加工（需SurfMill API支持）。

✅ 五、参数速查表

总结口诀：
区域闭合是前提，Shift+D一键起
高度正负定凹凸，角度锥度控边缘
避坑三要素：闭合、角度≤刀锥角、限高保低！
