在精雕软件（JDPaint 5.19/SurfMill）中，调整曲面UV方向是控制曲面纹理走向、优化加工路径的关键操作。以下是详细操作指南及行业级解决方案：
一、UV方向的核心作用
- 纹理映射：控制浮雕图案在曲面上的流动方向（如木纹、鳞片）
- 加工路径：决定刀具路径的走刀方向（直接影响表面光洁度）
- 曲面质量：纠正UV扭曲导致的加工褶皱或断裂
二、调整UV方向的四种方法
方法1：基础UV翻转（JDPaint 5.19）
- 适用场景：快速反转UV方向
- 步骤：
- 选中曲面 → 右键菜单 → 曲面UV方向
- 选择：
- U方向翻转：交换起点/终点方向
- V方向翻转：交换横向/纵向
- UV交换：U/V轴互换（图1）
图1：UV交换前后对比
方法2：UV重映射（SurfMill专属）
- 适用场景：复杂曲面UV纠偏
- 步骤：
- 激活工具：
曲面编辑 → UV重映射 - 指定参考坐标系：
- 平面投影：适合规则曲面（如圆柱）
- 法向投影：适合自由曲面（如人脸）
- 调整UV密度：
- 输入 U向数量/V向数量（控制网格细分）
- 示例：雕刻木纹时，增加V向数量使纹理更密集
- 激活工具：
方法3：裁剪重建法
- 适用场景：UV严重扭曲的破面修复
- 步骤：
- 沿理想UV方向 绘制切割线
- 裁剪曲面 → 删除扭曲部分
- 用 四边填充/放样面 按正确UV重建曲面
方法4：编程控制（高级）
通过脚本调整UV向量（SurfMill API支持）：
-- 示例：将曲面UV旋转90° local surface = SelectSurface() -- 选中曲面 surface:RotateUV(90) -- UV旋转90° surface:UpdateMesh() -- 更新显示
适用场景：批量处理同类曲面（如阵列花纹）
⚠️ 三、避坑指南：UV调整的黄金法则
| 问题现象 | 原因 | 解决方案 |
|---|---|---|
| 刀具路径紊乱 | UV方向与走刀方向冲突 | 调整UV使 V方向平行于刀具路径 |
| 纹理拉伸变形 | UV密度不均 | 重映射时开启 等弧长参数化 |
| 曲面缝合裂缝 | 相邻曲面UV方向不一致 | 统一UV起点（用 对齐UV 工具） |
| 浮雕深浅不一 | UV线曲率突变 | 重建曲面 → 禁用 UV自动优化 |
四、行业应用场景

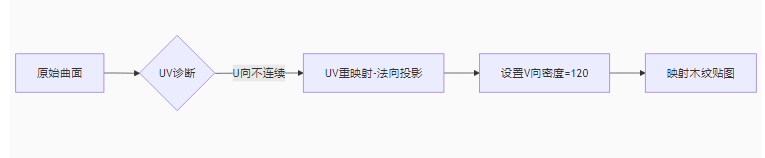

场景1：木纹浮雕曲面
场景2：模具分型面加工
- 调整UV方向 → 使V方向平行于开模方向
- 生成刀具路径：
- 粗加工：U向平行于长边
- 精加工：V向平行于脱模方向（减少接刀痕）
五、高级技巧
1. UV对齐优化（SurfMill）
- 步骤：
- 框选多个相邻曲面
曲面编辑 → UV对齐→ 选择 边界匹配- 设置 容差=0.01mm → 自动统一UV起点
2. UV密度公式
V向数量 = (曲面长度 / 纹理周期) × 精度系数
- 示例：
曲面长100mm，木纹周期5mm，精度系数=2 → V向数量 = (100/5)×2 = 40
3. 检查UV质量
- 路径：
分析 → 曲面UV线显示 - 合格标准：
- UV线间距均匀（无过密/过疏）
- 边界处UV线平行于边缘
✅ 六、参数速查表
| 操作 | JDPaint 5.19 | SurfMill | 关键参数 |
|---|---|---|---|
| UV翻转 | ✅ | ✅ | 翻转后需 更新曲面 |
| UV重映射 | ❌ | ✅ | 投影方式、UV数量 |
| UV对齐 | ❌ | ✅ | 边界容差≤0.01mm |
| UV密度检查 | ❌ | ✅ | 偏差阈值≤15% |
七、总结口诀
纹理随V走，刀路跟U行
翻转治标，重映射治本
缝合先对齐，密度算周期
扭曲严重必重建！
