X轴跑刀，雕刻线条偏移_cnc数控雕刻机常见故障大全之四十

雕刻机出现X轴跑刀（即雕刻线条偏移）的问题，通常由机械传动、电气信号、软件参数、刀具装夹等多方面因素导致。以下是系统性排查与解决方案，按优先级排序：

一、机械传动系统问题（占比50%）

1. 丝杠/导轨磨损或松动

• 故障特征：
  • 偏移量随雕刻距离增大（如每100mm偏移0.5mm）；
  • 手动摇动X轴丝杠有晃动感，或异响明显。
• 解决方法：
  • 紧固联轴器：检查电机与丝杠的联轴器顶丝是否松动，重新紧固并涂螺纹胶防松；
  • 更换磨损部件：
    • 用百分表检测丝杠轴向窜动（＞0.02mm需调整预紧螺母）；
    • 导轨滑块间隙过大（塞尺检测＞0.01mm）需更换滑块或调整楔块。

2. 皮带打滑或张力不均（皮带传动机型）

• 检测方法：
  标记皮带与轮盘位置，运行后观察标记错位量。
• 处理方案：
  • 调整张力至按压下陷 2-3mm（张力计检测为40-50N）；
  • 更换老化齿形带（推荐盖茨PowerGrip® HTD系列）。

⚡ 二、电气信号故障（占比30%）

1. 驱动器/电机丢步

• 典型表现：
  • 高速雕刻时偏移加剧，伴随电机过热或异响。
• 排查步骤：
  1. 调高驱动器电流：根据电机额定值调整拨码（如57电机从1.5A→2.2A）；
  2. 降低进给速度：X轴进给降至原值60%（例：5000mm/min→3000mm/min）；
  3. 互换驱动器测试：将X轴驱动器换至Y轴，若故障转移则更换驱动器。

2. 信号干扰或线缆故障

• 关键检查点：
  • 脉冲信号线（PUL/DIR）是否使用屏蔽双绞线（如Belden 8761）；
  • 驱动器端信号电压：高速时脉冲端（PUL+）应为 5V±0.2V稳定方波（示波器检测）。
• 抗干扰措施：
  • 信号线加磁环（镍锌铁氧体，绕3圈）；
  • 避免与变频器电缆并行（间距＞10cm）。

三、软件参数与校准（占比15%）

1. 脉冲当量（Steps/mm）错误

• 校准公式：
  Steps/mm = (电机步数 × 细分) / 丝杠导程

  • 例：200步电机，16细分，5mm导程 → (200×16)/5 = 640。
• 验证方法：
  指令移动100mm，实测距离误差＞0.1mm需修正参数：
  新Steps/mm = 原值 × 指令距离 / 实际距离

2. 反向间隙未补偿

• 检测步骤：
  安装百分表→指令X轴前进10mm→归零→记录回程差值（例：0.05mm）。
• 软件设置：
  • Mach3：Config > Backlash Compensation 输入间隙值；
  • Grbl：$B=0.05（单位：mm）。

3. 坐标系偏移

• 临时处理：
  程序中插入 G92 X0 重置当前点（仅限单件应急）。
• 根本解决：
  执行 G28.1机械回零 + 重新对刀（对刀仪误差≤0.01mm）。

四、刀具与装夹因素（占比5%）

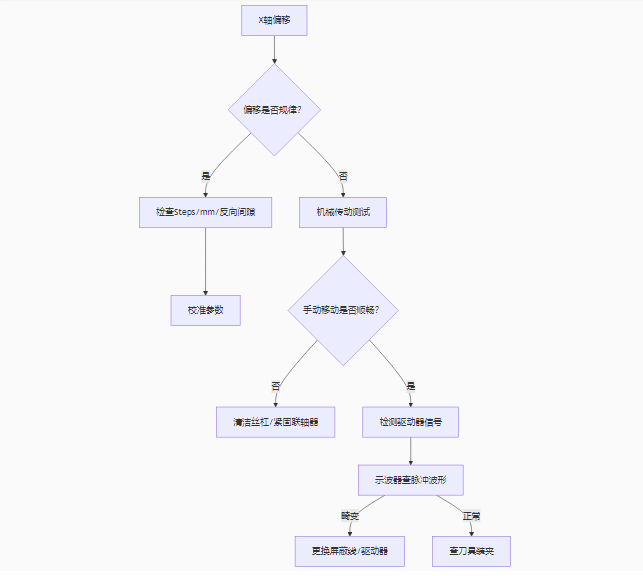

️ 五、快速排查流程图

图表



六、终极预防措施

1. 每日维护：
   • 清洁导轨丝杠 + 检测联轴器紧固度；
2. 每月校准：
   • 用激光干涉仪校正定位精度（误差≤0.02mm/100mm）；
3. 参数备份：
   • 保存Steps/mm、反向间隙等配置文件至U盘。

按此流程操作，90%偏移问题可解决。若仍无效，需检测光栅尺万向节是否脱开（见图），或控制卡芯片故障（更换PCIe控制卡）。
安全提示：检修前断开主轴电源，避免误触发运动！

典型案例修复参考：某用户X轴偏移2.12mm，最终发现光栅尺扫描头万向节脱开，更换后恢复正常。
