脉冲信号不稳定会导致数控雕刻机出现丢步、位置偏移、电机异响等故障,本质是控制信号在传输中受到干扰或硬件异常。以下是系统性原因分析与解决方案:
🔧 一、核心原因及解决方案
1. 电气干扰(占比70%)
干扰源 | 特征 | 解决方案 |
---|
变频器/主轴 | 信号毛刺随主轴启停出现 | 动力线套金属蛇皮管并接地,信号线使用双绞屏蔽线(如Belden 8761) |
继电器/接触器 | 电磁开关瞬间产生浪涌 | 线圈并联 RC吸收电路(0.1μF+100Ω)或 TVS二极管 |
电网波动 | 电压骤降导致脉冲畸变 | 加装 在线式UPS 或 稳压电源(响应时间≤10ms) |
2. 线路与连接问题
- 线缆缺陷:
- 破损、过长(>3m未加中继)、非双绞线 → 更换 带屏蔽双绞线,长度≤2m。
- 接触不良:
- 接口氧化、焊点虚焊 → 重压端子,接口涂 导电膏(如MG Chemicals 846)。
- 接地不当:
- 屏蔽层两端接地形成环流 → 改为 单端接地(控制卡端接地,驱动器端悬空)。
故障点 | 检测方法 | 解决措施 |
---|
控制卡输出不稳 | 示波器测量脉冲波形畸变 | 更换控制卡(推荐Mesa 7i92) |
驱动器输入异常 | 互换驱动器测试,故障转移 | 维修或更换驱动器(如DM556) |
电源纹波过大 | 万用表AC档测24V电源纹波>200mV | 更换 低纹波开关电源(如明纬RSP) |
4. 软件与参数错误
- 脉冲频率超限:
- 软件设置频率>驱动器接收上限(如DM542最高200kHz)→ 降至 100kHz以下。
- 信号极性不匹配:
- 脉冲下降沿有效 vs 上升沿有效 → 切换驱动器拨码(如DM542的SW4)。
⚡ 二、专业级诊断流程
1. 示波器检测(精准定位)
- 测试点:驱动器 PUL+ 与 PUL- 引脚。
- 正常波形:

- 方波上升/下降沿陡峭(≤50ns),幅值稳定(5V±0.2V)。
- 异常波形:
波形特征 | 故障原因 |
---|
幅值波动(3V~5V) | 电源电压不稳 |
上升沿台阶/振铃 | 阻抗失配(线缆过长) |
高频毛刺 | 变频器干扰 |

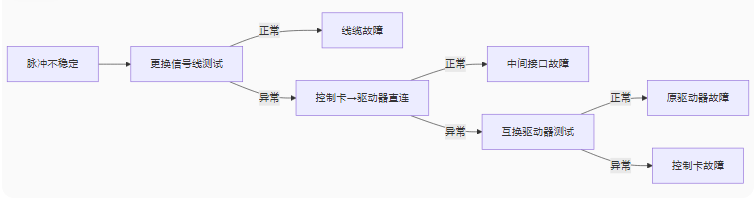

2. 替换法快速定位
3. 抗干扰强化措施
- 磁环安装:
在信号线两端套 镍锌铁氧体磁环(抑制10MHz以上干扰),每端绕3圈。 - RC滤波电路:
驱动器信号输入端并联 100Ω电阻 + 0.1μF陶瓷电容(吸收高频噪声)。
🔩 三、硬件升级方案
场景 | 升级方案 | 效果 |
---|
强干扰环境 | 改用 差分信号传输(如RS422) | 抗共模干扰能力提升100倍 |
长距离传输 | 增加 信号中继器 | 支持50m以上稳定传输 |
超高精度需求 | 换 闭环伺服系统 | 内置编码器实时补偿丢步 |
⚠️ 四、关键预防措施
- 布线规范:
- 信号线与动力线间距>10cm,交叉时呈 90°直角。
- 接地系统:
- 控制柜内设 铜接地排(厚度≥2mm),接地电阻 <4Ω。
- 定期维护:
💎 终极建议:
使用 以太网控制方案(如EtherCAT)替代脉冲方向信号,彻底规避干扰问题。脉冲不稳定修复后,需执行 往返定位测试(指令移动100mm→返回原点),重复定位误差应≤0.02mm。
