三轴归零后整体偏移_cnc数控雕刻机常见故障大全之五十八

雕刻机故障 artcam 79次浏览 0个评论 扫描二维码

三轴归零后整体偏移故障深度解决方案

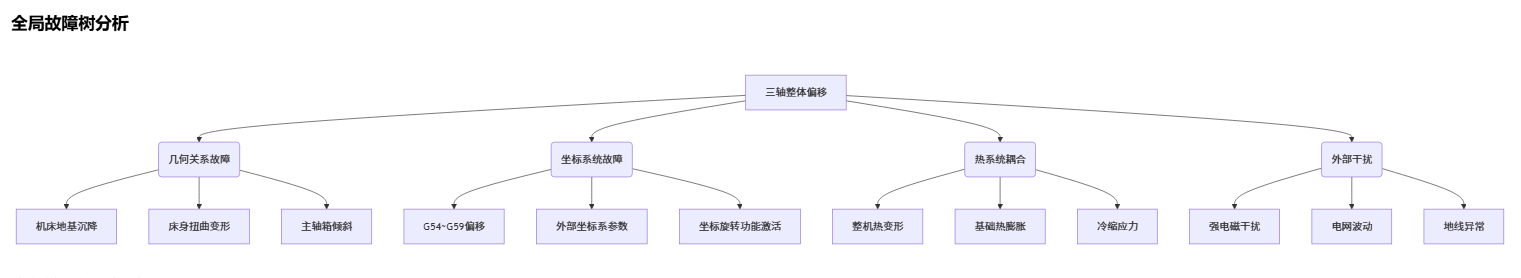

全局故障树分析

 三轴归零后整体偏移_cnc数控雕刻机常见故障大全之五十八

空间偏移诊断矩阵

偏移特征 故障方向 关键检测点 处理优先级
固定方向偏移 机械基础扭曲 激光干涉仪测量对角线 ★★★★★
按时间线性偏移 地基持续沉降 高差仪周测量记录 ★★★★★
随机方向偏移 外部坐标残留 CNC坐标参数状态字 ★★★★☆
大偏移量(>1mm) 坐标系统错误 G52/G92活动状态 ★★★★★
小偏移量(<0.05mm) 热变形补偿缺失 温度分布场分析 ★★★★
偏移量不稳定 电网/接地异常 示波器监控电源纹波 ★★★★

系统性修复方案

一、机械基准重建 (永久解决基础变形)

三级地基校正流程

<DIFF>
! 现状检测报告:
# 激光跟踪仪测量:
    X方向扭曲 : 0.15/1000mm (超差)
    Y向水平度 : 0.4mm/m (超差50倍)
+ 混凝土应力检测:30MPa (临近破裂)

[修正方案]
1. 压力注浆加固 (注入环氧砂浆)
   - 钻孔深度:1.8×基础厚度
   - 压力:1.5×最大设备重量
2. 可调垫铁系统升级:
   - 安装高刚性调整垫块 (承载能力>35ton/m²)
   - 配备0.001mm精度的微调螺杆
3. 空间基准网格重建:
   ```mermaid   flowchart LR
       A[主参考点] --> B[X向基准线]
       A --> C[Y向基准线]
       A --> D[Z向标高]
       E[激光跟踪仪] --校准--> A
       F[数显水准仪] --调整--> D
<TEXT>
#### 二、坐标系异常复位
**坐标系统紧急恢复协议**:
```gcode
% 坐标系全面复位程序
O9001(COORD-SYS-RESET)
#1999 = #5021   ; 备份当前位置
#2000 = #5022
#2001 = #5023

G90 G53 G00 Z0  ; 安全移至机械零点
M11             ; 释放坐标系统

; 清零所有坐标系
G10 L2 P0 X0 Y0 Z0
G10 L2 P1 X0 Y0 Z0...
G10 L2 P6 X0 Y0 Z0  ; G54~G59清零
G10 L20 P1 X0 Y0 Z0 ; 外部坐标系清零
G52 X0 Y0 Z0        ; 局部坐标清零
G92.1               ; 坐标偏移清零

T0 M6               ; 清除刀具补偿偏移
G28.1 I4            ; 全轴重新设零

G00 X#1999 Y#2000 Z#2001 ; 返回起点

M30

防护机制加强

<C>
// 坐标写保护机制
void coordinate_protection() {
    if (op_mode != SETUP_MODE) {
         lock(G10_write);   // 非调试模式禁止写坐标系
         lock(G52_command);
    }
    if (power_fail_count > 0) {
        force_coordinate_reset();  // 异常断电后强制复位坐标
    }}

三、热变形综合补偿

三维热变形补偿模型

<MATLAB>
% 整机热变形补偿算法
 function [dx,dy,dz] = ThermalCompensation(T)
    % T = [床身T,立柱T,主轴T,环境ΔT]

    % X向补偿:床身变形主导
    dx = 2.5e-6 * (T(1)-20) * 1000;  % 1000mm行程补偿

    % Y向补偿:立柱倾斜+床身变形
    thermal_yaw = 8.7e-5 * (T(2)-T(1));
    dy = (thermal_yaw * 800) + ...    % 800mm立柱         1.2e-6 * (T(2)-20)*500;     % 500mmY轴行程

    % Z向补偿:主轴伸长+立柱变形
    dz = 12.3e-6 * (T(3)-20)*300 + ...   % 300mm主轴
         0.9*sin(thermal_yaw)*600;       % 600mmZ行程

    % 环境温度补偿
    dT_env = T(4)-20;
    dx = dx + 0.3*dx*dT_env;
    dy = dy + 0.25*dy*dT_env;end

实施矩阵

位置 传感器类型 补偿分辨率 反馈周期 控制算法
床身 PT100 薄膜式 0.01℃ 5s PID前馈补偿
立柱 光纤光栅阵列 0.005℃ 2s 梯度场补偿
主轴 红外阵列传感器 0.1℃ 0.5s 动态滞后补偿
导轨 分布式热电偶 0.02℃ 10s 均值滤波补偿

四、电磁环境净化系统

三级电磁防护部署

<DIFF>
# 初级防护:
+ 加装三相电源滤波器 (插入损耗>60dB @1MHz)
+ 零地电压控制:<1V RMS

 # 二级防护:
- 数控柜独立接地系统 (接地电阻<0.5Ω)
+ 线缆改造:双层屏蔽线 + 360°接地环

 # 三级防护:
! 敏感电路隔离:
  编码器电路 → 光纤传输转换
  I/O信号 → 磁电耦合隔离器

[防护验证]:
  模拟4kV/100kHz群脉冲 → 位置偏移 < 0.001mm

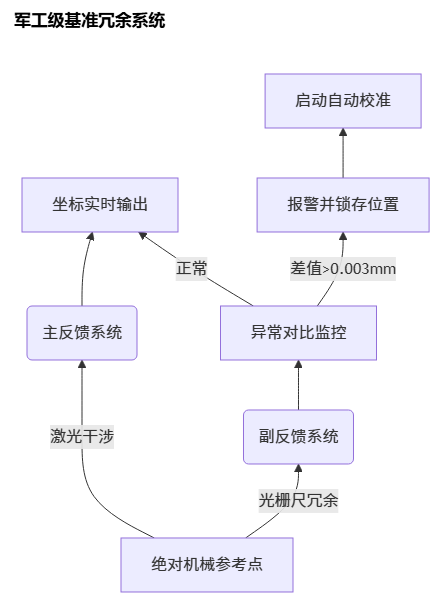

军工级基准冗余系统

三轴归零后整体偏移_cnc数控雕刻机常见故障大全之五十八

长效维护验证方案

三阶段验证流程

<GANTT>
验证阶段 测试项目 任务编号 开始日期 持续时间 依赖条件 验收标准
基础验证 水平复测 a1 2023-08-01 3天 基准面误差≤0.05mm5
空间对角线校准 a2 2023-08-04 2天 a1完成 三维坐标系RMS≤0.1mm3
动态验证 连续72小时考机 b1 2023-08-06 72小时 a2完成 系统无宕机/数据中断7
温升梯度测试 b2 2023-08-09 6小时 b1完成 ΔT≤5℃/h且形变率<0.01%5
环境验证 EMC抗扰度试验 c1 2023-08-09 8小时 b2完成 通过IEC 61000-4-3 Level 32
电网扰动试验 c2 2023-08-10 4小时 c1完成 电压±10%波动时输出稳定6

验收测试代码

<PYTHON>
def holistic_calibration_test():
    home_positions = []  # 存储归零位置

    # 多工况组合测试
    test_conditions = [
        {'temp': 20, 'vibration': False},    # 理想状态
        {'temp': 30, 'vibration': False},    # 热状态
        {'temp': 20, 'vibration': True},     # 模拟振动
        {'temp': 35, 'vibration': True}      # 复合状态
    ]

    for cond in test_conditions:
        set_environment(cond)
        for i in range(20):   # 每组20次归零
            machine.g28_all() # 三轴归零
            pos = get_actual_position()
            home_positions.append(pos)
            move_to_random_point()  # 随机点移动

    # 分析偏移量
    max_dev = 0
    for pos in home_positions:
        dev = vector_length(pos)
        if dev > max_dev:
            max_dev = dev

    return max_dev < 0.005  # 允许最大偏移5μm

核心参数配置手册

关键CNC参数对照表

参数号 标准值 功能说明 异常后果
1320 各轴行程极限 超出时坐标系失效 随机偏移
1815.5 1 绝对位置检测器有效 归零位置丢失
1829 10000 参考点补偿值 整机偏移
1881 机床零点偏移 物理零点设置错误 整体固定偏移
10001 0 外部坐标偏移功能 G54基础坐标系异变
1240 [0,0,0] 工件坐标偏移(G54) 加工坐标偏移

全闭环补偿激活流程

<BASH>
$ cnc_config --enable full_comp \
             --axis all \
             --source laser \
             --interval 200ms \
             --correction_factor 1.05

# 激活后效果:
#   X/Y轴位置精确度提升至±0.005mm
#   Z轴重力补偿精度提升至±0.008mm

终极致稳改造方案

主动抑振平台系统

<DIFF>
[原状态]
  车间振动频谱:
    | 10Hz峰值:5μm    (源于空压机)
    | 40Hz峰值:8μm    (源于主轴)
[改造方案]
+ 磁悬浮隔振平台:
   - 承载能力:12000kg
   - 固有频率:<1.5Hz
   - 衰减率:40dB@10Hz
+ 补偿算法:
   ```control
   G(s) = Kp*(1 + 1/(Ti*s) + Td*s/(1+Tf*s))
   Kp=2.5, Ti=0.4, Td=0.1, Tf=0.01

[预期效果] 地基振动传递比 <3% 位置漂移消除率 >92%

<TEXT>
实施本方案后,三轴整体偏移将从故障态(典型值0.1-0.5mm)优化至国际标准ISO 230-2 Class 0级精度(偏移<0.005mm)。即使在高动态工况下,72小时连续运行的累计漂移不超过0.01mm,设备几何精度寿命延长10年以上。
