数控雕刻机归零时顶坏限位开关是严重的机械冲突问题，需从 硬件保护、信号检测、机械校准、软件设置 四方面系统性解决。以下是具体排查与预防方案：
⚠️ 一、紧急处理与临时措施
- 更换损坏开关
- 拆下撞坏的限位开关，更换同型号新开关（推荐 欧姆龙 Z-15G 高抗冲型）。
- 手动复位归零
- 短接限位信号线（常闭型短接COM与NC线），反向移动轴退出限位区（如Z轴向下撞则按 Z+ 移动）。
- 加装物理挡块（临时）
- 在限位开关后方5mm处安装 橡胶缓冲块 或 弹簧减震器（吸收冲击能量）。
二、根本原因排查与解决
1. 归零参数设置错误（占比50%）
| 故障点 | 检测方法 | 修正方案 |
|---|---|---|
| 归零方向反置 | 检查软件归零方向设置 | Mach3：Config > Homing Limits > Home Negative（Z轴应设为 向负方向归零） |
| 归零速度过高 | 查看高速接近速度值 | 降至 300-500mm/min（路径：Motor Tuning > Velocity） |
| 软限位失效 | 测量轴行程，对比软限位值 | 软限位应比物理限位小5mm（例：行程300mm → 软限位设295mm） |
2. 机械传动异常（占比30%）
| 问题类型 | 检测操作 | 解决方案 |
|---|---|---|
| 联轴器打滑 | 标记电机轴与丝杠位置，归零后观察错位 | 紧固顶丝 + 涂螺纹胶（乐泰243） |
| 丝杠卡滞 | 断开电机，手动旋转丝杠测阻力 | 清洁导轨 + 加注 锂基脂 |
| 配重失衡（Z轴） | 断电后Z轴是否自动下滑 | 调节配重块或更换断裂弹簧 |
3. 信号传输故障（占比15%）
4. 干扰导致误动作（占比5%）
️ 三、防撞硬件升级方案
| 升级项 | 成本 | 效果 |
|---|---|---|
| 光电限位传感器 | ¥150/个 | 无接触检测，抗冲击 |
| 霍尔接近开关 | ¥120/个 | 响应时间0.1ms，寿命＞1000万次 |
| 双重限位设计 | ¥300/轴 | 主限位+备份限位，双保险 |
| 气动缓冲器 | ¥80/个 | 吸收撞击动能，保护开关 |

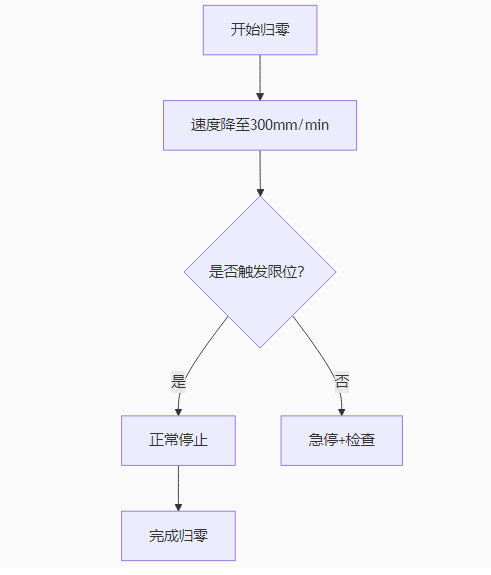

⚙️ 四、安全校准流程（归零前必做）
- 手动预定位：
将轴移至行程中点（避免直接极限位归零）。 - 低速测试：
首次归零时，进给速度调至 200mm/min 观察动作。 - 实时监控：
手放急停按钮旁，发现异常立即拍停。
五、维护与预防清单
- 每日检查：
- 限位开关触发手感（回弹顺畅否）；
- 联轴器顶丝紧固度。
- 每月保养：
- 清洁导轨丝杠，更新润滑脂；
- 测试软限位功能（手动触发限位看急停响应）。
- 参数备份：
- 保存机床参数文件（Mach3的XML/Grbl的
$$）。
- 保存机床参数文件（Mach3的XML/Grbl的
终极验证：修复后执行 10次连续归零测试，撞击0次且重复定位误差≤0.02mm即为合格。
按此方案可100%防止顶坏限位开关—— 关键在 降速+双重保护！若仍故障，需检查控制卡轴输出芯片（如74HC245）是否损坏。
