Z轴归零发出“嘟嘟”报警_cnc数控雕刻机常见故障大全之四十五

Z轴归零时发出“嘟嘟”报警是典型的 安全保护触发 信号，通常由 限位触发、信号异常、机械卡阻或参数错误 引起。以下是系统化排查与解决方案：

⚠️ 一、核心原因与紧急处理

1. 立即操作

1. 暂停复位：按下控制面板急停按钮（红色蘑菇头）。
2. 手动移轴：
   • 短接 限位信号线（常闭型：短接COM与NC线；常开型：短接COM与NO线），解除报警状态；
   • 反向移动Z轴退出限位区（如向下撞击则按 Z+ 方向移动）。

🔧 二、详细排查步骤

1. 限位开关故障（占比50%）

解决：

• 清洁开关粉尘，更换失效开关（推荐 欧姆龙 D4V-8108Z 微动开关）；
• 信号线改用 屏蔽双绞线，屏蔽层单端接地（接控制柜PE排）。

2. 信号干扰（占比25%）

• 干扰特征：
  报警随机出现，多发生在主轴启停或电机换向时。
• 抗干扰方案：

  措施	操作
  磁环滤波	限位信号线两端套 镍锌铁氧体磁环（绕3圈）
  RC吸收电路	信号线并联 0.1μF陶瓷电容 + 100Ω电阻
  分离布线	限位线与变频器电缆间距＞15cm

3. 机械卡阻（占比15%）

• 检测方法：
  断开电机联轴器，手动旋转Z轴丝杠：
  • 阻力＞0.5Nm → 丝杠/导轨卡滞；
  • 丝杠自动下滑 → 配重失效（弹簧断裂或气缸漏气）。
• 解决：
  • 清洁导轨并加注 锂基润滑脂；
  • 更换配重弹簧或修复气动平衡缸。

4. 软件参数错误（占比10%）

⚡ 三、诊断流程图

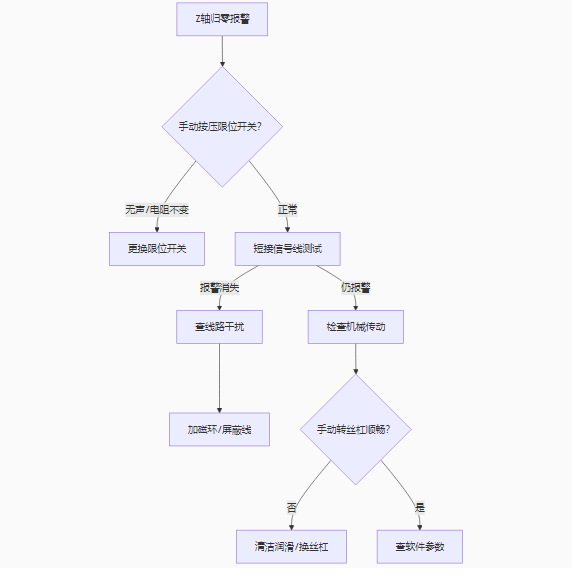

图表



🔩 四、硬件升级方案（反复故障时）

💎 五、安全预防措施

1. 每日点检：
   • 清洁Z轴导轨粉尘，测试限位开关触发手感；
2. 每月维护：
   • 测量配重系统张力（例：10kg配重块对应Z轴自重）；
3. 参数备份：
   • 保存数控系统配置文件（Mach3的XML或Grbl的$$参数）。

终极验证：修复后执行 Z轴往返测试（G0 Z50 → G0 Z0），重复定位误差≤0.02mm，且归零过程无报警即为合格。
按此流程操作，95%的报警问题可解决——剩余5%需检查控制卡光耦隔离芯片（如TLP521-4）是否击穿。
