什么是数控机床_数控机床的分类及结构

diy雕刻机 artcam 2258次浏览 0个评论 扫描二维码

什么是数控机床_数控机床的分类及结构:

一、数控机床可以有多种分类方式,其中最主要的分类方式是:

1、按照加工方式分类:

A、金属切削类数控机床:如数控车床,加工中心,数控钻床,数控磨床,数控镗床等等。

B、金属成型类数控机床:如数控折弯机,数控弯管机,数控回转头压力机等。

C、数控特种加工机床:如数控线(电极)切割机床,数控电火花加工机床,数控激光切割机床等。

D、其它类型数控机床: 如火焰切割机床,数控三坐标测量机等。

2、按照数控系统功能水平分类:

A、高档数控机床

B、中档数控机床

C、低档数控机床

3、按照数控机床的功能分类:

A、经济型数控机床(功能少,简单,价格便易)

B、全功能数控机床(标准型数控机床)

二、数控机床的结构各部分功能 :

(1) 程序 — 编程员所编写的零件加工程序。

(2) 输入设备 — 将程序,指令等输入到 CNC 中的操作设备,主要负责录入程序及参数。系统操作面板,纸带机,计算机。

(3) 输出设备 — 将程序,参数,指令等输出或显示,以便操作者进行控制。

(4) CNC 计算机数字控制系统,整个机床的大脑,一切控制指令都是由此发出,包括插补运算,轨迹控制,位置控制,报警显示,程序显示等等。

(5) 可程控制器 — 即 PLC 或 PC 机床与 CNC 之间的接口,因为 CNC 所能接收和控制的信号都是弱电信号,而机床各辅助部分均为强电信号,如冷却,润滑等,必需在之间加信号隔离转换设备,否则不仅增加系统功耗,更重要的干扰系统正常工作。

(6) 主轴伺服 — 对 CNC 发出的主轴工作指令(方向,转速等)进行功率放大,驱动主轴电机旋转。

(7) 主轴电机

(8) 伺服放大器 — 对 CNC 发出的轴控制位移指令进行功率放大,驱动各轴伺服电机旋转。

(9) 伺服电机 — 驱动各轴丝杠旋转,带动工作台移动。

(10) 位置检测 — 直接测量或间接测量工作台的位置,反馈到 CNC 经 CNC 内部进行比较后,输出位移指令,控制工作台作进一步的运动。

什么是数控机床_数控机床的分类及结构

三、加工中心的分类:

1、按换刀形式分类:

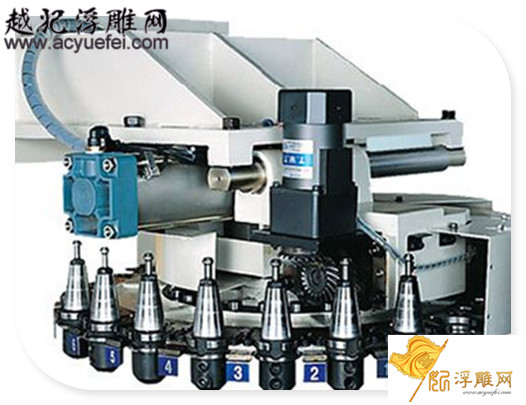

(1) 带刀库机械手的加工中心加工中心换刀装置由刀库、机械手级组成,换刀动作由机械手完成。

(2) 机械手的加工中心这种加工中心的换刀通过刀库和主轴箱配合动作来完成换刀过程。

(3) 转塔刀库式加工中心一般应用于小型加工中心,主要以加工孔为主。

2、按机床形态分类:

(1) 卧式加工中心指主轴轴线为水平状态设置的加工中心。卧式加工中心一般具有 3-5 个运动坐标。常见的有三个直线运动坐标 沿 X Y Z 轴方向 加一个回转坐标 工作台 能够使工件一次装夹完成除安装面和顶面以外的其余四个面的加工。卧式加工中心较立式加工中心应用范围广,适宜复杂的箱体类零件、泵体、阀体等零件的加工。但卧式加工中心占地面积大,重量大;结构复杂,价格较高。

(2) 立式加工中心指主轴轴心线为垂直状态设置的加工中心。立式加工中心一般具有三个直线运动坐标,工作台具有分度和旋转功能,可在工作台上安装 — 个水平轴的数控转台用以加工螺旋线零件。立式加工中心多用于加工筒单箱体、箱盖、板类零件和平面凸轮的加工。立式加工中心具有结构简单、占地面积小、价格低的优点。

(3) 龙门加工中心,与龙门铣床类似,适应于大型或形状复杂的工件加工。


版权声明:什么是数控机床_数控机床的分类及结构为越妃原创文章,越妃浮雕网版权所有,未经允许不得转载,如已获取授权, 转载请注明作者及出处!
