以下是针对 JDSoft ArtForm 3.5 图档基本属性设置的完整指南，涵盖单位、精度、背景等关键参数的配置逻辑与工程化应用技巧：

ArtForm 3.5 图档属性终极配置手册

目标：建立符合ISO标准的图档基础，避免单位混乱与精度丢失

一、单位系统配置

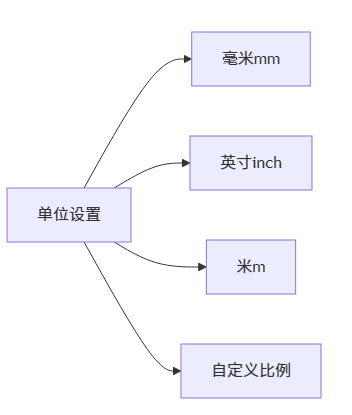

1. 基础单位设置

入口：文件 > 文档属性 > 单位系统

• 关键参数：
  <PROPERTIES>

   主单位：毫米（建议CNC加工使用）
    备用单位：英寸（勾选"双单位显示"）
    精度：
      - 长度 0.001mm
      - 角度 0.01°

注意：
❗ 新建文档时默认单位由模板决定（修改 安装目录/Templates/default.afd 永久生效）

2. 单位换算陷阱

典型问题：

• 导入STEP文件时出现25.4倍缩放 → 勾选 导入时自动转换单位
• 加工坐标偏差 → 执行 工具 > 单位统一化检查

二、精度控制体系

1. 显示精度 vs 计算精度

联动效应：
计算精度＜刀具直径10% （如φ0.5mm刀具需≤0.05mm公差）

2. 几何修复工具箱

自动处理：

1. 激活 工具 > 几何修复向导
2. 勾选以下选项：
   <BASH>

    [√] 合并距离<0.01mm的顶点
     [√] 修复面间缝隙
     [√] 移除退化面

三、背景与显示优化

1. 背景风格切换

四种模式快速对比：

# 工业设计模式（默认）
  - 渐变灰背景
  - 地面网格线
  + 适合产品渲染展示

# 工程制造模式
  + 纯白背景
  + 十字基准线
  - 适合图纸对比

自定义方案：

/* 高级设置路径：视图 > 环境 > 背景编辑 */
  渐变颜色：RGB(230,230,255) 到 白色
  网格密度：每50mm主格线 + 10mm子格线
  透明度：地面网格70%

2. 性能与显示平衡

显卡优化设置：

[OpenGL设置]
  抗锯齿：4x MSAA
  动态加载：开启
  最大帧率：60fps（笔记本建议30fps）

四、模板与标准化

1. 企业级模板创建

步骤：

1. 配置好单位/精度/背景等参数
2. 另存为：公司名称_CNC加工模板.aft
3. 分发到所有工作站：
   <POWERSHELL>

   Copy-Item "模板路径" -Destination "C:\ProgramData\JDSoft\ArtForm\Templates"

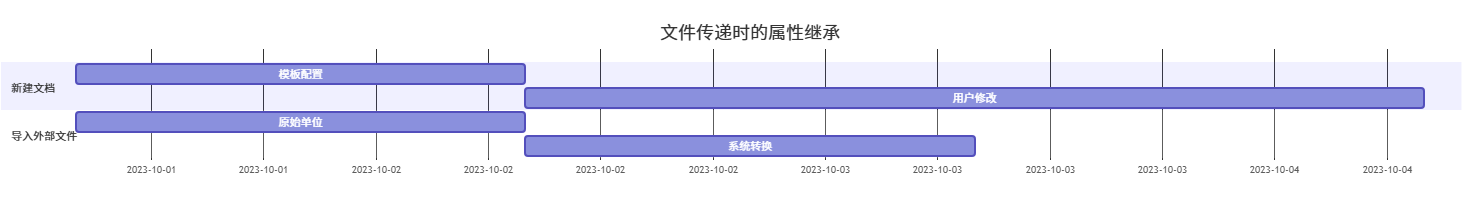

2. 属性继承规则

五、高频问题处理

❌ 报错：单位不匹配导致加工过切
✅ 解决流程：

1. 检查图档属性单位
2. 执行 分析 > 尺寸验证
3. 使用 编辑 > 缩放 输入换算因子（如25.4）

❌ 问题：高精度模型显示卡顿
✅ 优化步骤：

1. 降低实时显示精度到0.1mm
2. 开启 LOD（动态细节等级）
3. 禁用不必要的参考线

❌ 警告：背景网格干扰视线
✅ 快速切换：

• 按 Ctrl+G 切换网格显示
• 设置 网格间距=刀具直径整数倍

配置验证测试：
⌛ 在2分钟内完成以下操作：

1. 创建符合航空标准的图档（米制/0.0001m精度）
2. 配置深蓝色渐变背景+X/Y/Z轴向标识
3. 导出为团队模板
