理解ArtForm的对象选择与拾取方式_精雕3.5 零基础极速入门_JDSoft ArtForm 3.5教程之六

以下是针对 JDSoft ArtForm 3.5 对象选择与拾取方式的深度解析，涵盖基础操作、高效技巧以及复杂场景解决方案：

ArtForm 3.5 对象选择全攻略

目标：精准控制选择集，实现复杂模型操作效率提升200%

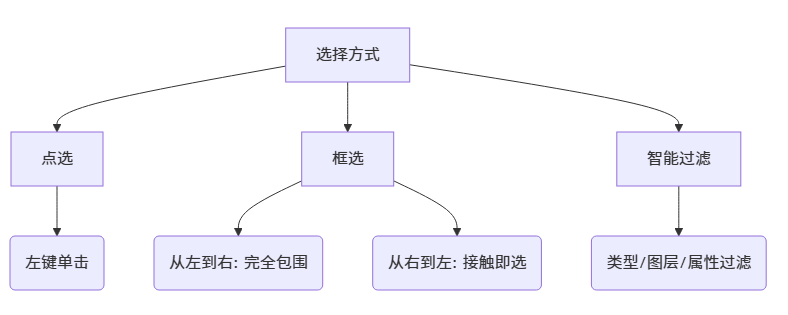

一、核心选择模式对比



1. 基础选择方法

鼠标行为控制：

• 点选：
  • 单击左键选择单个对象
  • Ctrl+左键 切换选择状态（追加/取消）
• 框选：
  • 实线选框（从左→右）：仅选择完全包围的对象
  • 虚线选框（从右←左）：选中与选框接触的所有对象

键盘辅助：

# 选择循环技巧（重叠对象时）：
  1. 首次点击选中顶层对象
  2. 按 [Tab] 键切换到下层对象
  3. 按住 [Shift+Tab] 反向切换

2. 选择状态指示

• 高亮颜色：默认橙色（可在 设置 > 显示 > 选择高亮 修改）
• 选择计数：状态栏实时显示 已选N个面/边/实体

二、高级选择策略

1. 智能过滤系统

过滤器激活：按 空格键 调出快速过滤面板

常用过滤条件：
  ■ 按类型：曲线/曲面/实体/刀具路径
  ■ 按属性：颜色=红色 或 图层="2-粗加工"
  ■ 按尺寸：长度＞10mm 的边

案例：快速选中所有圆弧边

1. 激活 边选择 模式
2. 过滤条件：曲率类型=圆弧 + 半径范围=3-5mm

2. 拓扑选择技巧

链式选择：

• 双击一条边 → 自动选中相连的所有相切边
• Alt+双击 选择整个闭合环

扩展选择：

# 选中一个面后：
  [Shift+→] 选择相邻面
  [Ctrl+Shift+→] 选择所有拓扑连接面

三、工程级选择管理

1. 选择集（Named Selection）

创建与调用：

1. 选中目标对象 → 右击 选择集 > 新建
2. 命名规则建议：功能_序号（如：倒角面_01）
3. 快速调用：
   • 从 选择集面板 双击名称
   • 命令行输入 sel.load 名称

应用场景：

• 对同一组曲面反复进行精加工参数调整
• 多工位夹具的定位面批量操作

2. 选择记忆与回溯

操作历史堆栈：

• Ctrl+Z 可撤销选择操作（独立于建模操作）
• 选择 > 上一次选择 调出前次选择集

四、复杂场景解决方案

1. 高密度模型选择

优化方案：

1. 临时隐藏干扰对象：选中后按 Hide 键（H）
2. 使用 框选+Shift累加 模式
3. 开启 选择减速（设置 > 选择 > 移动阈值=5px）

2. 透明/半透明对象选择

穿透选择模式：

• 按住 Alt 键点击 → 选择背面对象
• 连续按 Alt 循环选择穿透层级

3. 点云计算选择

// 点云选择特殊逻辑：
1. 启用 "点云引擎"（设置 > 点云）
2. 选择方式：
   - 半径选择：按住 [R] 设置选取半径
   - 密度选择：仅选择 >N点/平方毫米的区域

五、快捷指令速查表

六、典型报错处理

❌ 报错：选择无效-对象被锁定
✅ 解决方案：

• 检查 图层管理器 解锁对应图层
• 执行 编辑 > 解锁所有对象

❌ 问题：框选延迟严重
✅ 性能调整：

1. 关闭 选择预览高亮
2. 降低 选择精度 为中等

❌ 警告：部分面无法选中
✅ 排查步骤：

1. 检查对象是否在"辅助几何体"分类中
 2. 使用"选择障碍分析"工具（工具 > 诊断）
 3. 尝试用"框选+容差"模式

能力验证：
⌛ 在10秒内完成以下操作：

1. 选择所有半径=5mm的圆角面
2. 排除其中蓝色曲面
3. 将结果保存为”精加工面组”
