CNC数控雕刻机故障：主轴转速波动分析与解决方案

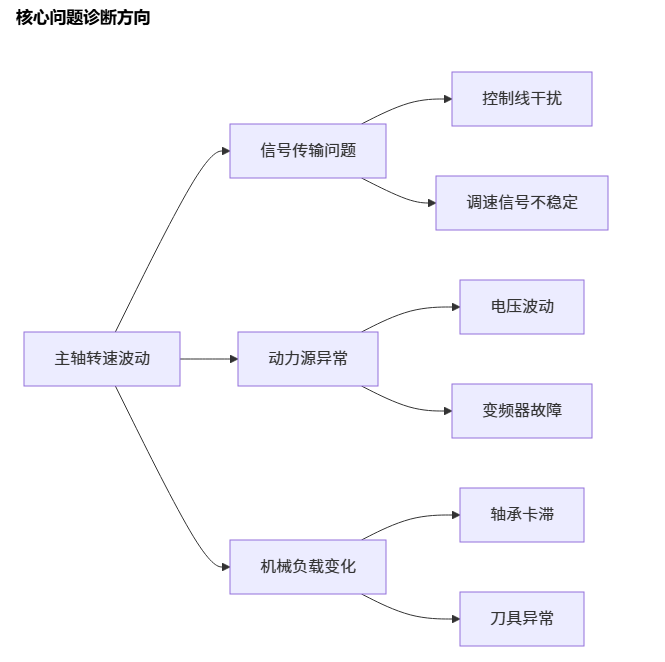

核心问题诊断方向



一、故障原因全解析

1. 调速信号干扰（最常见）
   • PWM/0-10V模拟信号线未屏蔽 ➔ 被主轴动力线电磁干扰
   • 控制板接地不良 ➔ 信号漂移±5%以上
   • 调速电位器接触不良 ➔ 产生锯齿状调速信号
2. 变频系统异常
   • 母线电压波动（如±15%）➔ 输入电压不稳定/电容鼓包
   • 输出三相不平衡（>5%）➔ 缺相/IGBT模块老化
   • 关键参数设定错误：
     <INI>

     最大频率 > 主轴额定承受值
     载波频率与机械共振点重叠
     V/F曲线与主轴特性不匹配

3. 机械负载突变
   • 铝加工特有问题：
     • 切屑粘连 → 螺旋铣刀排屑不畅 → 负载徒增30-50%
     • 刀具磨损引发高阻力 → 变频器自动降速补偿
   • 主轴锥孔失圆(ISO20/30) → 刀具径向跳动超0.02mm
4. 散热系统失效
   • 水冷主轴：水温>40℃时每升温1℃电阻增加0.4%
   • 风冷电机：散热鳍片被铝粉堵塞 ➔ 热保护误触发

二、精准排查流程

1. 初步隔离检测
   • 空载测试：拆下刀具运行→若波动消失→判定机械负载问题
   • 信号监测：用示波器检查调速信号波动(正常应<±0.1V)
   <TEXT>

   测量点        正常值           异常表现
   PWM信号     稳定矩形波       波形抖动/幅值变动
   0-10V信号   电压平滑直线      电压突变/锯齿纹

2. 变频器深度检测
   • 关键报警代码解析：


     代码	含义	处理方案
     OL	过载	降负载/查机械阻力
     UV	母线低电压	查进线电压/整流桥
     OC	过电流	测电机绕组阻值

   • 动态参数记录：
     <BASH>

     运行中监测 > VFD.OutputCurrent
                 > VFD.DC-BusVoltage
                 > VFD.Temperature

3. 机械系统自检表
   •  主轴径向跳动≤0.01mm
   •  刀柄夹持力≥18N·m (BT30规格)
   •  冷却水流量≥2L/min(1.5kW主轴)
   •  导轨滑块无异物卡滞

三、长效解决方略

1. 布线规范改造
   • 强弱电分离布线 ➔ 间距＞10cm
   • 信号线选用双绞屏蔽电缆(SYV-75-2规格)
   • 屏蔽层单点接地（接控制柜地排）

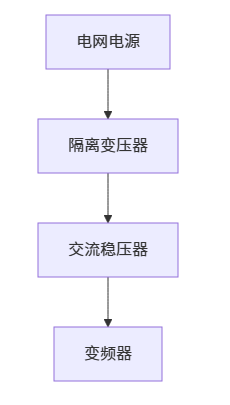

2. 电源稳压方案

3. 铝加工专属对策
   • 切削液升级：含极压添加剂的专用铝切削液
   • 防粘刀涂层：TiAlN涂层铣刀可降阻40%
   • 断屑型刀路：动态铣削策略+Q值断屑参数
4. 智能监控实施
   • 加装霍尔电流传感器 → PLC实时监测负载率
   • 设置触发阈值：
     <PYTHON>

     if current > 额定值*1.2: # 超标20%
         spindle_rpm *= 0.9 # 自动降速10%
         alarm_flag = True  # 触发预警

重要提醒：当波动幅度超过±5%，需要立即停机！持续波动可能导致变频器炸机或轴承烧结，尤其是3kW以上大功率主轴。建议每500工作小时进行预防性维护，包括轴承油脂更换和绕组绝缘检测（阻值应＞500MΩ）。遇到磁编码器异常等复杂故障，需返厂激光校准动平衡。
