artcam工具等高文字的应用

在线培训 越妃 2112次浏览 0个评论 扫描二维码

文字的雕刻分为二维文字和三维文字,二维文字仅靠矢量的控制就能够生成雕刻路径,而三维文字必须把矢量文字创建成浮雕文字才能用于雕刻。

三维文字的创建工具可以是形状编辑器,也可以是等高文字工具。等高文字工具既支持文字矢量,也支持普通矢量。等高文字对矢量的要求有2个,一是闭合, 二是不能自相交。

案例六 用书法作品制作牌匾

步骤:

(1)先把书法作品拍成完全正面的照片,要求图像清晰,大于2000×1000像素,如图。

artcam工具等高文字的应用



(2)从artcam的文件里打开,把尺寸设置为所需尺寸。本案例寬为1200mm,寬等比缩放。

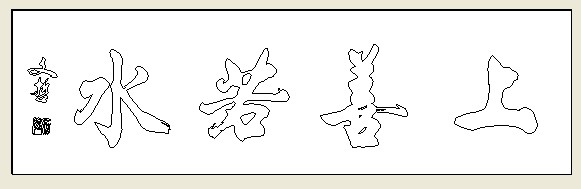

(3)在位图——颜色——减少种类下,设置新的颜色种类为2种,即只有很严格的白色和黑色。将黑色设为当前色,白色为背景色,点击位图菜单下的“位图到矢量”,输入“像素公差”为1,选取“样条拟合全部点”,选取“产生边界”,得出图7-33中的矢量。

artcam工具等高文字的应用



(4)整理下矢量,删除一些小疵点。用“诊断矢量”工具删除一些环,确保矢量闭合且不自相交。

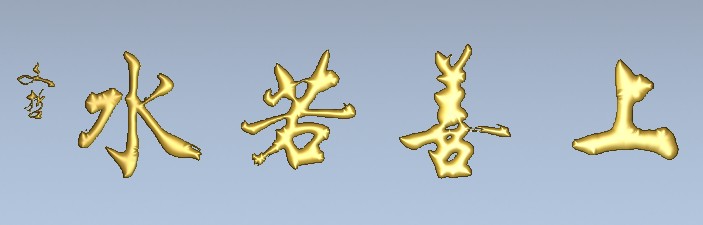

(5)点击“等高文字”,设置为圆弧截面,设置顶部高度为5mm,底部高度为10mm,得出总高度为15mm的浮雕文字

artcam工具等高文字的应用
