artcam工具编织向导的应用

ArtCAM技术 越妃 816次浏览 0个评论 扫描二维码
  • 编织向导

编织向导的优势在于能把一些相交矢量用截面线的宽度和高度来控制,上下交叠缠绕成带状的编织图案。编织向导的截面线往往为一条,而驱动线往往可以是很多条。和挤出一样,截面线的宽度决定编织带的宽度,截面线的高度决定编织后的浮雕高度,其编织形状则由驱动线的形状来决定。

数条相交的矢量可以用于编织, 一条自相交的矢量也可以用于编织。

案例七:编织奥运五环

步骤:

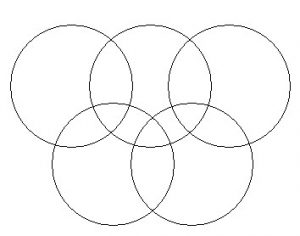

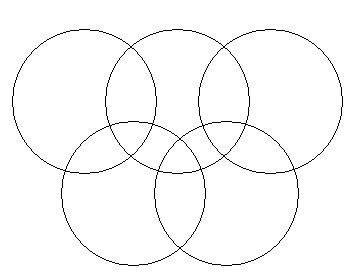

(1)新建一个300mm×200mm的模型,绘制出5个同等大小的正圆,排列如图

artcam工具编织向导的应用

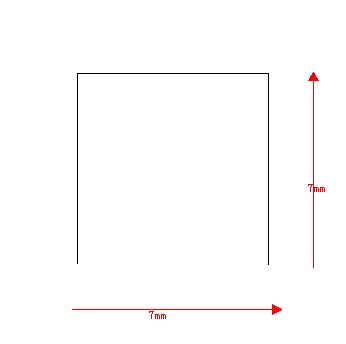

(2)再绘制出截面线,其为7mm×7mm大小。

artcam工具编织向导的应用

(3)选择所有圆环,按住shift键最后复选截面线。

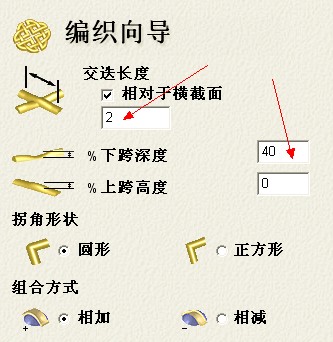

(4)点击“编织”工具,设置其交迭长度为2,下跨深度为40%

artcam工具编织向导的应用

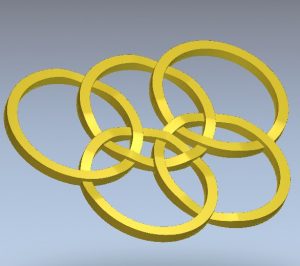

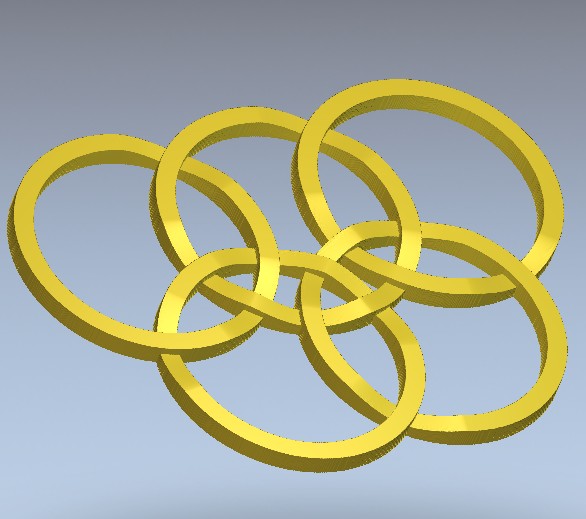

(5)点击确定,得到图7-39中的编织效果。

artcam工具编织向导的应用



注意:(1)截面线必须是一开放且分离的矢量。(2)选择顺序很重要,一定要先选编织对象,最后再复选截面线。(3)下跨深度和上跨深度是以截面线高度的百分比计算的。
