artcam制作罗马柱

ArtCAM技术 越妃 1252次浏览 0个评论 扫描二维码

欧式花纹的造型丰富多变,一般以对称形式较为多见。本章我们为了全面讲述欧式花纹的普遍做法,把欧式花纹的元素分解为几大类,很多复杂图案都是由这几类元素构成。

罗马柱

这类图像我们一般使用滚动工具制作成左右对称的半圆

柱体。

步骤:

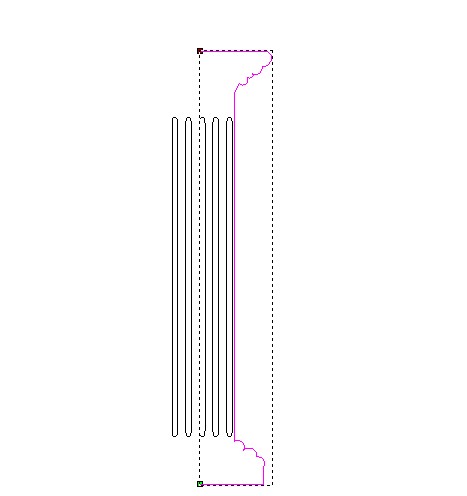

(1)绘制出图中的矢量,其中外面的开放矢量是罗马柱的轮廓线,它的转折决定罗马柱的外部轮廓形状,如果想要罗马柱与y方向垂直,那么这条矢量的起点和末点的y轴方向要一致。5条闭合矢量时罗马柱的条状花纹。

artcam制作罗马柱

(2)选择轮廓矢量,点击扫面轮廓下的滚动工具。

artcam制作罗马柱

(3)设置z轴系数,当系数为1时,滚动出的z轴高度是该轮廓线的x轴的宽度,z轴截面形状呈半圆。调节系数,z轴可随之缩放。

artcam制作罗马柱

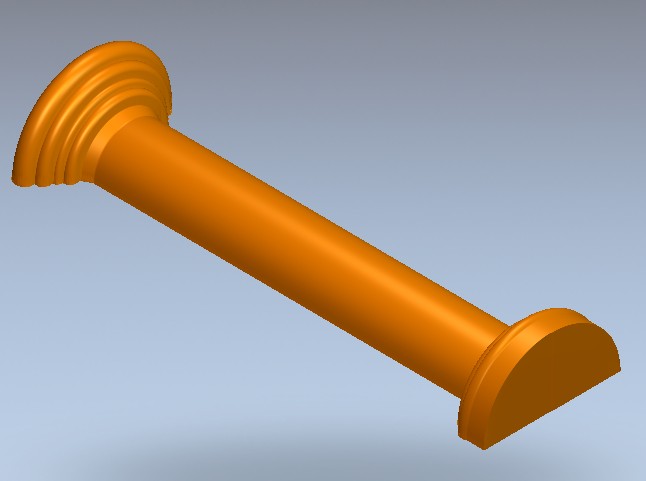

(4)计算后得出下图效果

artcam制作罗马柱

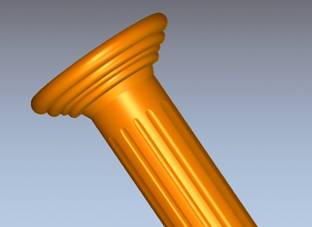

(5)选择所有的闭合矢量,启动形状编辑器,在默认模式下相减,得到下图效果。

artcam制作罗马柱

  • 曲面类

这类图像我们一般使用挤出工具来扫面,用截面线来控制曲面形状,使用1条轮廓线来控制曲面的大小和方位。

  • 枝蔓类

这类图像我们一般使用双线扫描工具来制作出流畅自然的曲面,使用截面线来控制曲面的形状,使用2条轮廓线来控制曲面的位置和走向。

  • 花叶类

这类图像我们一般使用颜色法结合交互雕刻法,做出自然生动的造型。




版权声明:artcam制作罗马柱为越妃原创文章,越妃浮雕网版权所有,未经允许不得转载,如已获取授权, 转载请注明作者及出处!
