artcam浮雕编织工具详解

ArtCAM技术 越妃 8043次浏览 0个评论 扫描二维码

artcam浮雕编织工具详解

artcam浮雕编织工具详解

“编制浮雕”工具针对一些线状浮雕造型非常适用,通过一组相互交错的矢量作为编织轨迹,一条开放矢量作为截面线,编织出错落有致的交替花纹。

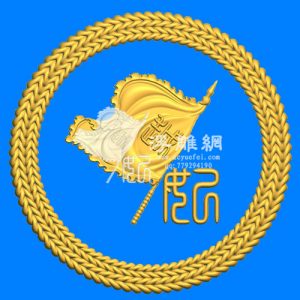

案例:编织环状浮雕

步骤:

(1)绘制一组相互交错的矢量,用旋转复制工具复制成360度、共10个形体,再把10个形体的两个端点分别连接。

artcam浮雕编织工具详解

(2)绘制出一条矢量作为截面线。这条截面线的x宽度将决定编织带的宽度,y高度将决定整个编织浮雕的高度。本案例中,截面线的宽度为2mm,高度为1mm,顶部形状为弧状。截面线可以放置在工作区外。

artcam浮雕编织工具详解



(3)先选取编织环所有矢量,按住shift键复选截面线,点击“编织向导”工具,在弹出的对话框里勾选“相对于横截面”,如果在下面的框里输入数字5,那么交错矢量在交迭时的跨度为5mm。在下跨深度里输入40%,此时一段矢量产生的浮雕高度是相邻矢量段产生的浮雕高度的40%。在拐角形状下选择“圆形”相加计算。得到图6-58的编织效果。

artcam浮雕编织工具详解

artcam浮雕编织工具详解
