artcam滚动工具详解

ArtCAM pro 越妃 4355次浏览 0个评论 扫描二维码

滚动工具只可在一条开放矢量间进行,以该条矢量的2个端点之间的假象直线作为中心轴,在z轴的180度之间滚动出准确对称曲面。其中的“系数”决定曲面滚动高度的比例,“系数”增加1,高度增加一倍。

案例八:滚动工具制作长矛

步骤:

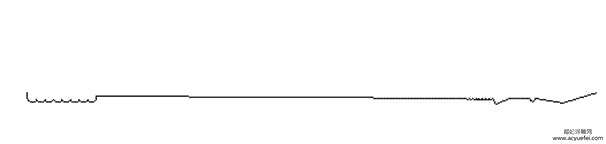

(1)绘制矢量如下图。确保矢量2个端点在同一水平线上。

artcam滚动工具详解

图6-73

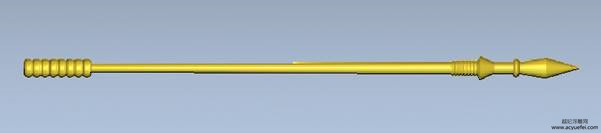

(2)点击“滚动工具”,选取矢量,在“系数”里输入1,相加。得到下图的效果。

artcam滚动工具详解



注意:(1)要想滚动出平衡的对称曲面,矢量的2个端点须在同一水平线或垂直线上。(2)整个矢量为一条贯通矢量,中间无断开。

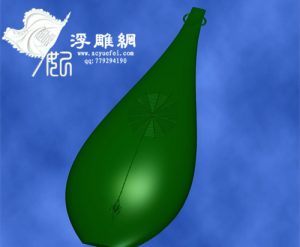

运用滚动原理,可以制作出更多对称曲面,下图是一些常见造型和相对应的矢量。

artcam滚动工具详解

artcam滚动工具详解
