artcam等高文字创建浮雕

ArtCAM pro 越妃 2251次浏览 0个评论 扫描二维码

artcam等高文字创建浮雕

artcam等高文字创建浮雕

等高文字”工具本来是一个专门针对浮雕文字的创建工具,但是实际上它同样适用于普通闭合矢量。该工具具有形状编辑器里面的“恒定高度”的特征,做出的浮雕文字饱满、立体感强。

案例三:等高文字

(1)新建一个220×80的模型,单位mm,分辨率去中间值,对刀点左下角。

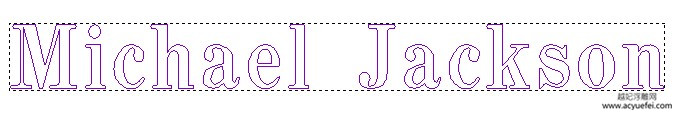

(2)点击“产生矢量文字”工具,得到图中的矢量文字。

artcam等高文字创建浮雕

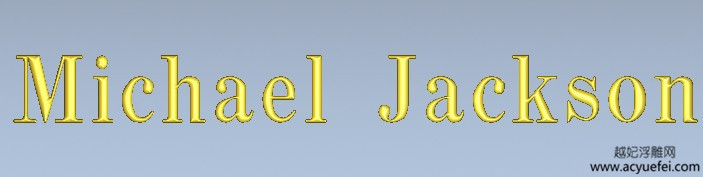

(3)在文字无自相交情况下,选择这一组矢量文字,点击浮雕菜单下的“等高文字”工具,设置“顶部高度”为1,“底部高度”为1,选择“圆形截面”,在“拐角角度”里输入15,选择相加计算。得到图中的浮雕文字。

artcam等高文字创建浮雕
