artcam浮雕案例:玫瑰花

ArtCAM pro 越妃 2787次浏览 0个评论 扫描二维码

artcam浮雕案例玫瑰花

artcam浮雕案例:玫瑰花

步骤:

(1)准备好jpg图片,在文件菜单下打开。设置好模型的尺寸和加工原点。

(2)把玫瑰花的花瓣绘制成首尾节点重合的开放矢量。

artcam浮雕案例:玫瑰花

(3)填充颜色如图。因为本图中的玫瑰是一个正面形象,造型相对简单,所有花瓣的弧面高点位置比较一致,所以可以把所有鼓起的花瓣填充成一种颜色,保留凹陷地方的为一种颜色,凹陷地方可以用原始的位图线颜色来代替,这里为黑色。

artcam浮雕案例:玫瑰花

(4)选取青色为当前色,右键双击黑色,把颜色链接。注意观察,被链接的黑色块变小,和青色之间有一条线相连。颜色链接后玫瑰花的所有花瓣暂时全部被整合成青色。

artcam浮雕案例:玫瑰花



(5)双击青色,启动形状编辑器,输入参数。

artcam浮雕案例:玫瑰花相加。点击二维浮雕预览,查看基础浮雕

artcam浮雕案例:玫瑰花

(6)右键双击调色板中的黑色块,取消颜色链接,此时位图颜色还原成下图的状态。

artcam浮雕案例:玫瑰花

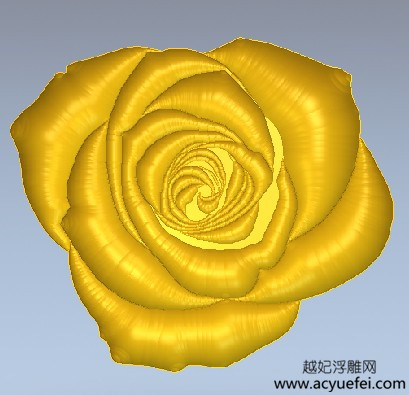

(7)在青色上双击,启动形状编辑器,设置高度,相加。得到下图。因模型分辨率很小,玫瑰花瓣上有清晰纹理。
artcam浮雕案例:玫瑰花
