artcam连接和闭合矢量

ArtCAM pro 越妃 2282次浏览 0个评论 扫描二维码

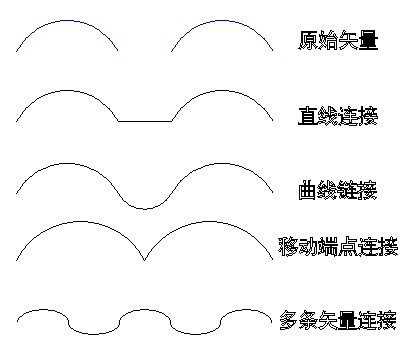

连接是把2条以上的矢量使用节点焊接的方法变为一条矢量,分为2条矢量连接和多条矢量连接。2条矢量连接方法又分为直线连接、曲线连接、移动端点连接。多条矢量的连接只有一种,就是多条矢量的首尾节点相互焊接。只有开放矢量才可以互相连接。

artcam连接和闭合矢量

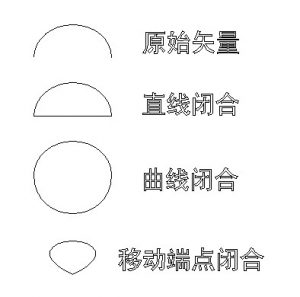

闭合是把一条开放矢量的始端节点和末端节点焊接,使之成为一条闭合矢量。可以分为三种闭合方式:直线闭合、曲线闭合、移动端点闭合。

artcam连接和闭合矢量

注意:1、多条矢量连接时,每条矢量的首尾节点必须重合,否则连   接无效。

2、多条矢量可以同步闭合,无论选择哪种闭合方式。
