artcam组合与分离矢量

ArtCAM pro 越妃 4249次浏览 0个评论 扫描二维码

多条矢量在选择、移动、对齐时,往往需要同步操作,组合工具是实现这个目标的助手之一。选择要编辑的矢量,点击定位、尺寸、对齐菜单下的“组合”,可以把分散的矢量集结为一组。如果是两个以上组合再次组合,则产生更高一级的组合。再次点击该工具,则矢量分离。当分离矢量组时,高级组合被分离为若干组合。当分离全部时,点击后模型内所有矢量全部解散。快捷方式为:组合矢量ctrl+g,分离矢量组ctrl+u,或右键弹出。

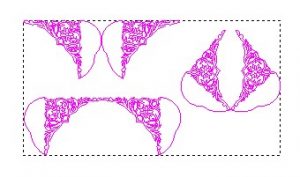

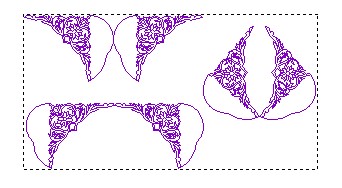

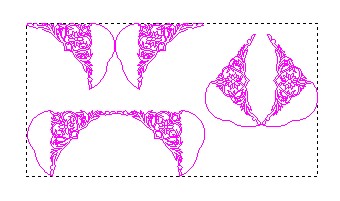

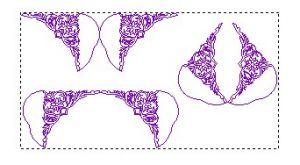

注意:组合矢量被选中后在系统默认为紫色。未组合的矢量选中后为粉色。矢量有自相交时,组合后自相交点上有白色标记。

artcam组合与分离矢量

artcam组合与分离矢量




版权声明:artcam组合与分离矢量为越妃原创文章,越妃浮雕网版权所有,未经允许不得转载,如已获取授权, 转载请注明作者及出处!
