artcam矢量包络变形和封套

ArtCAM pro 越妃 1285次浏览 0个评论 扫描二维码

包络变形可快速改变矢量形状,并使矢量按照指定曲线方式排列。拖动贝赛尔手柄可变形已选矢量。可使用多个节点选项工具来改变现状。也可增加额外点,还可相互转换不同类型的跨距,如曲线跨距、直线跨距、和圆弧跨距。选中要变形的矢量,进入包络变形工具,插入节点并拖动手柄,可得到图4-26的效果。

artcam矢量包络变形和封套

包络变形和封套工具可快速排列矢量到指定曲线,在次部分可设置使用一条已有曲线还是使用两条已有曲线来控制包络体的形。

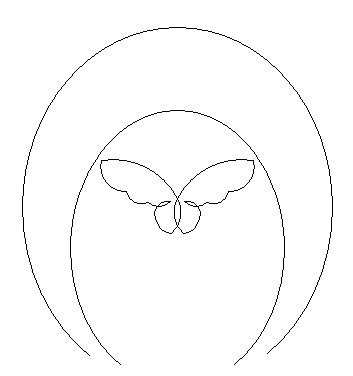

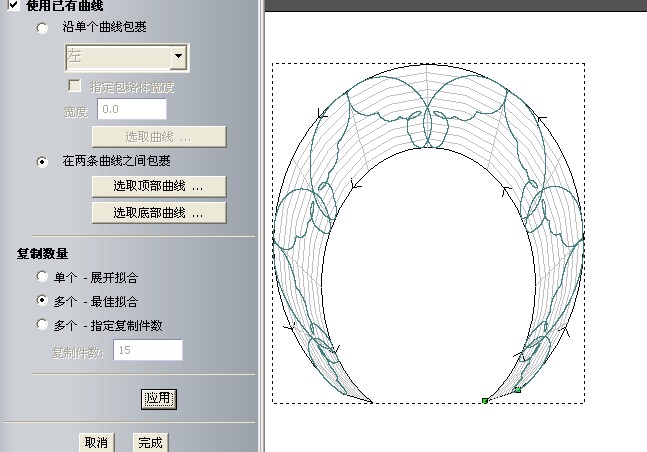

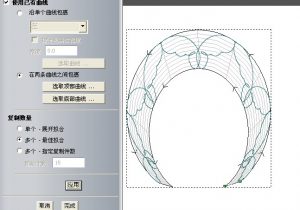

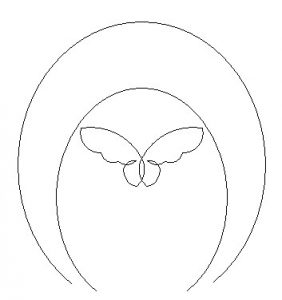

如果要在两条矢量间包络,先选取包络的形体,进入工具按钮,选取一条矢量为顶部曲线,选取另一条矢量为底部曲线,选择下方的复制数量和方法,应用,预览后点击完成。得到图4-28的效果。



                   artcam矢量包络变形和封套  图4-28

注意:被选取为曲线的矢量必须为开放矢量,否则包络失败。

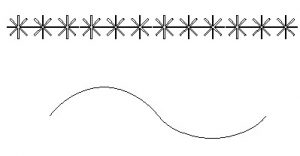

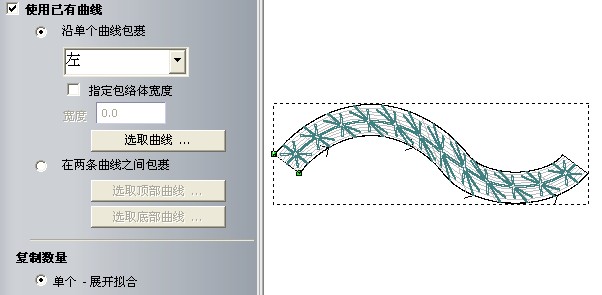

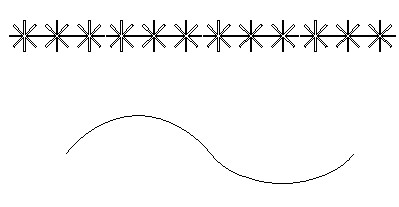

如果要在一条矢量间包络,先选取包络的形体,进入工具按钮,选取该矢量为曲线,选择在矢量的左侧或右侧包络,其次选取包络数量,应用,预览后点击完成。得到图4-30的效果。



artcam矢量包络变形和封套

artcam矢量包络变形和封套

artcam矢量包络变形和封套

artcam矢量包络变形和封套




版权声明:artcam矢量包络变形和封套为越妃原创文章,越妃浮雕网版权所有,未经允许不得转载,如已获取授权, 转载请注明作者及出处!
