artcam矢量的编辑

ArtCAM pro 越妃 1094次浏览 0个评论 扫描二维码

矢量编辑

选中目标矢量,点击键盘n键,进入节点编辑模式,此时节点为黑色,选中要编辑的节点(按住ctrl键可复选),点击s键,所有选中的节点均变为蓝色,同时矢量转换为弧线。取消保持光滑曲线选项,出现白色控制手柄,拖动手柄可继续编辑各个跨距。

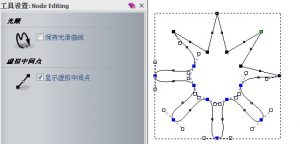

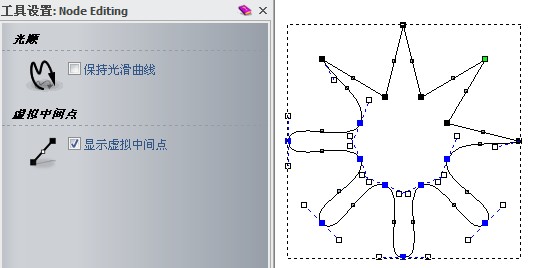

artcam矢量的编辑

图4-11

  • 删除节点

在节点编辑状态下选中目标节点,可单选或复选,点击键盘d键,可删除被选中的节点,节点两侧的跨距同时被删除。

  • 插入节点

在节点编辑状态下鼠标放在跨距上,当鼠标变为白色且带有s形尾线时,点击键盘i键,插入一个节点。

  • 插入开始节点

在节点编辑状态下,鼠标放在矢量的任意点,点击键盘p键,则矢量开始节点转移到这个位置。

  • 插入2等分节点

在节点编辑状态下鼠标放在跨距上,当鼠标变为白色且带有s形尾线时,点击键盘m键,插入一个2等分节点。



  • 跨距编辑
  • 删除跨距

在节点编辑状态下,鼠标放在跨距上,当鼠标变为白色且带有s形尾线时,点击键盘r键,删除该跨距。此时矢量被打开,成开放矢量。

  • 转换跨距成直线

在节点编辑状态下,鼠标放在跨距上,当鼠标变为白色且带有s形尾线时,可将弧形跨距转换为直线。这是光顺节点的逆向操作。

  • 矢量编辑
  • 选取矢量

鼠标在默认情况下,可以选取矢量,如果要选取多条矢量,可按住shift键,进行复选。按住shift也可反选,把已经选取的排除在外。选中的矢量在系统设置未改动的情况下呈粉色,未被选中的呈黑色。

  • 移动矢量

矢量被选后,出现虚线外框,此时拖动矢量,即可自由移动。

  • 自由变换矢量

选择矢量后,点击键盘t键,进入自由变换状态,拖动虚线外框上的9个控制节点,可实现自由缩放。如果拖动时按住alt+shift键,则在原地按比例缩放。移动中心控制手柄,矢量可自由旋转。

  • 精确变换矢量

选择矢量后,点击键盘t键或点击矢量菜单下的“变换矢量”,可实现精确缩放、旋转、移动、定位。次操作完全数字化,可用于精准加工矢量。自由变换产生的矢量切勿用于精准加工。

  • 复制矢量

a、 选取一组矢量,按住ctrl键拖矢量到任意点,可复制该组矢量。

b、块复制:选取一组矢量,进行以下步骤:矢量菜单——块复制/旋转——块复制,按照图4-12输入,得到图4-13结果。

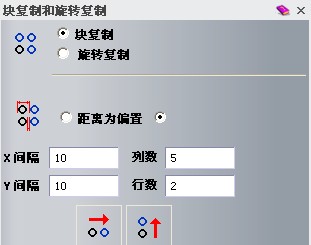

artcam矢量的编辑

图4-12

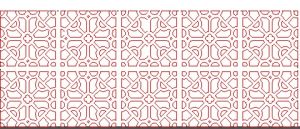

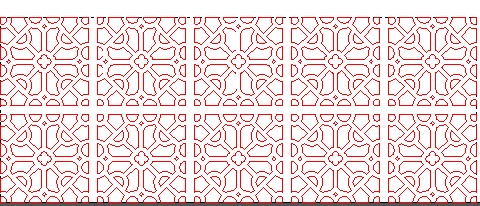

artcam矢量的编辑

图4-13

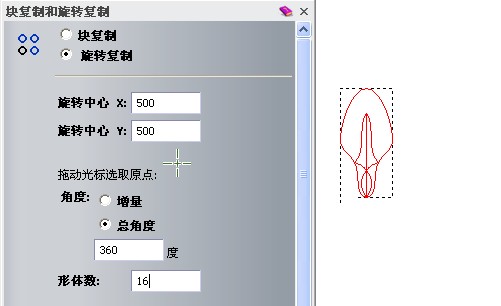

 c、旋转复制:选取一组矢量,进行以下步骤:矢量菜单——块复制/旋转——旋转复制,按照图4-14输入,得到图4-15的结果。artcam矢量的编辑图4-14

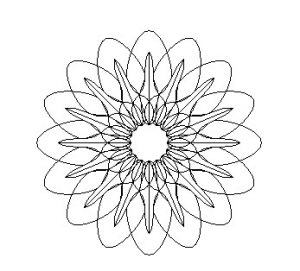

artcam矢量的编辑

图4-15
