artcam浮雕流程

ArtCAM pro 越妃 1209次浏览 0个评论 扫描二维码

下面我们以一个简单案例来进一步阐述这个过程:

l  导入位图

位图,又叫点阵图。由像素点构成,具有颜色和面积的特征。随着像素点的多少(尺寸不变时)改变精确程度。常见格式有jpg、bmp、tiff。在artcam里,位图的作用一是产生浮雕高度,二是控制浮雕区域。也可以作为绘制矢量时的参考。

artcam浮雕流程

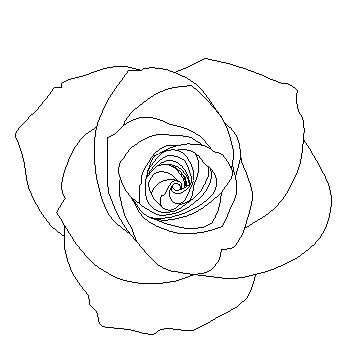

矢量是既有方向又有轮廓的一种路径,用来指定位置和形状。常见的格式有:ai、dxf、eps、dwg等。本案例中的矢量为开放矢量,其作用是控制颜色填充的区域。绘制矢量

artcam浮雕流程

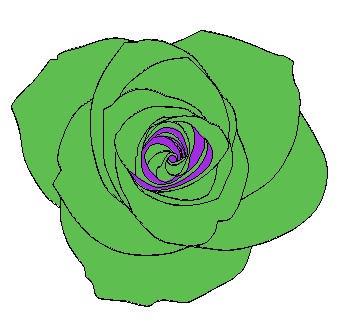

l  填充颜色

对于无法绘制成闭合矢量的图形,我们可以绘制成首位相连的开放矢量,但是因为开放矢量无法支持形状编辑器,要借助颜色来驱动形状编辑器。所以矢量在这里用来控制颜色的填充区域。

artcam浮雕流程

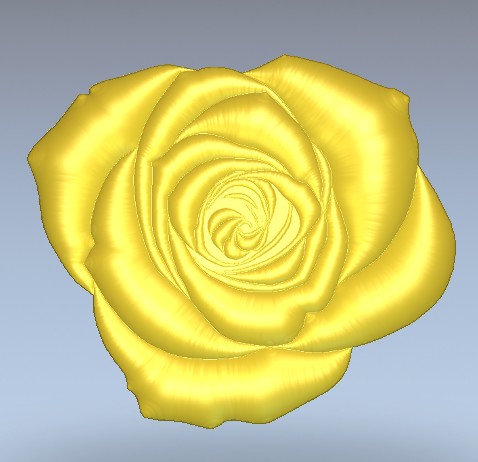

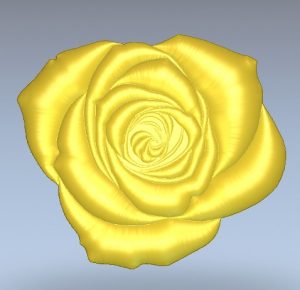

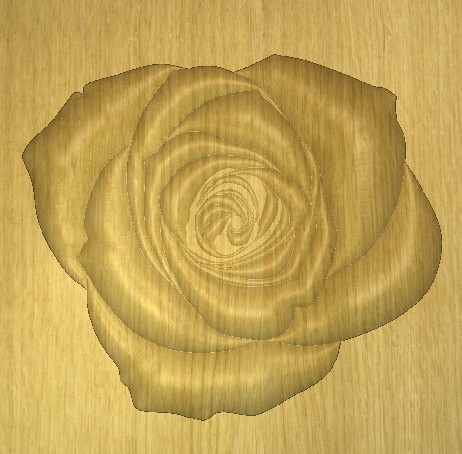

l  创建浮雕

图中浮雕是用颜色驱动形状编辑创建的,因多数区域颜色相同,所以这些区域可以同步产生浮雕

artcam浮雕流程

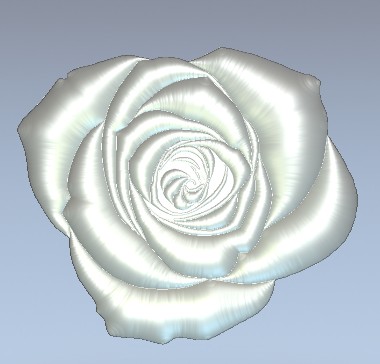

l  计算刀具路径

artcam浮雕流程

l  仿真路径

artcam浮雕流程

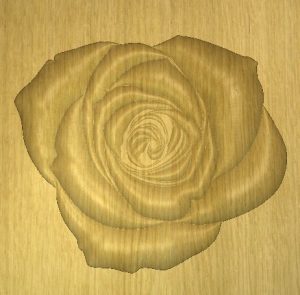

l  机器加工

artcam浮雕流程
