认识artcam形状编辑器

ArtCAM pro 越妃 2947次浏览 0个评论 扫描二维码

认识artcam形状编辑器

认识artcam形状编辑器

形状编辑器artcam pro 2011创建浮雕的一个重要工具,它支持闭合矢量和位图颜色。启动形状编辑器的方法有三种:

(1)浮雕操作菜单下点击“形状编辑”。

(2)左键双击某个闭合矢量或某种位图颜色。

(3)按键盘f12。

artcam pro 2011形状编辑器里面的三种截面和四种计算模式,再加上可随意调整的系数变化,能生成不同高度与形状的基础浮雕,我们在这里介绍界面名词的概念和几种常用的参数设置,以供参考;

  • 截面:控制浮雕剖面的形状。
  • 认识artcam形状编辑器

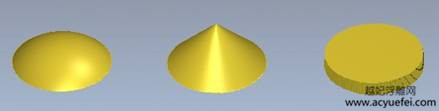

            圆弧截面       锥形截面       矩形截面

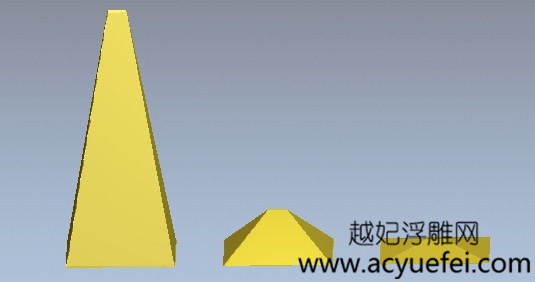

  • 角度:角度指形状中心和零平面的夹角, 在相同形状和尺寸的矢量下,无限制时,角度系数越大,得到的浮雕越高。
  • 认识artcam形状编辑器

              80度           45度         15度

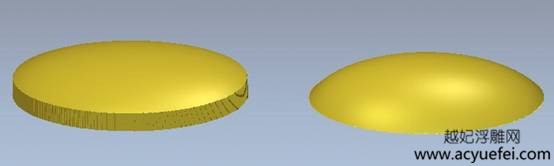

  • 开始高度:开始高度指浮雕底部到零平面的垂直距离。
  • 认识artcam形状编辑器

           开始高度5mm               开始高度0mm

  • 计算模式

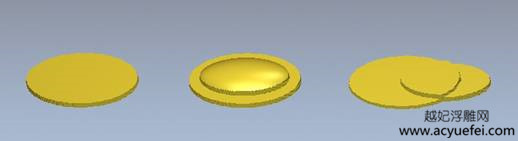

A.相加:相加指浮雕与浮雕之间或浮雕与零平面之间的简单累加。分为浮雕与零平面的相加,浮雕与浮雕的包含相加,浮雕与浮雕的交错相加。浮雕A与浮雕B相加时,得到第三高度C。当A=3,B=4时,C=7。

认识artcam形状编辑器

      与零平面相加     浮雕包含相加   浮雕交错相加



B.相减:相减指浮雕在零平面上或在另一个浮雕上的简单切除。当浮雕与零平面相减时,浮雕高度为负值,此时浮雕处于零平面以下。

2个以上的浮雕可以分为包含相减和交错相减。

认识artcam形状编辑器

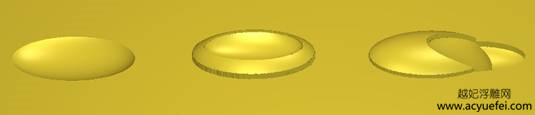

     与零平面相减      浮雕包含相减      浮雕交错相减

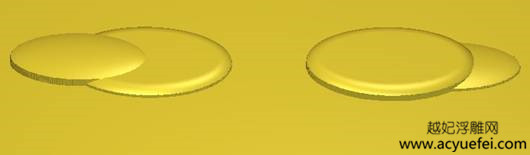

C.最高拼合:最高拼合是当2个浮雕交错时,消除第三高度的高级增加模式。

认识artcam形状编辑器



当2个高度不同的浮雕交错在一起最高拼合时,高度值大的永远在上层出现。

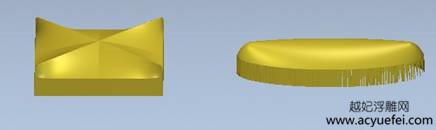

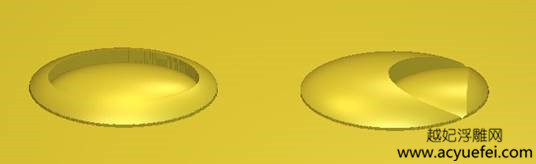

D.最低拼合:和最高拼合相反,当2个浮雕包含时,高度值较小的浮雕会嵌入高度值较大的浮雕。当2个浮雕交错时,交错部分嵌入。

认识artcam形状编辑器



E.置零:消除被选矢量或颜色部分的浮雕。

F.矢量外置零:消除被选矢量或颜色部分之外的浮雕。

  • 高度限制
  1. 无限制:此选项可以在闭合矢量和某种颜色下随机创建浮雕,高度取决与矢量或颜色区域的大小。

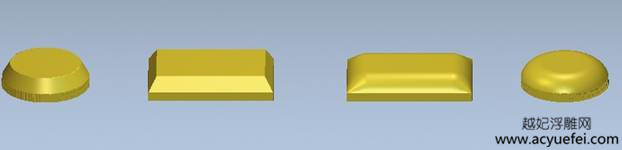

  2. 按高度剪裁:此选项可产生斜面平顶或弧面平顶的浮雕造型。随着参数变量可产生不同高度和形状,剪裁得到的浮雕顶部部分区域高度为均值。
  3. 认识artcam形状编辑器
  4.     锥形截面按高度剪裁             弧形截面按高度剪裁



C.按高度缩放:此选项可产生圆弧或锥度的浮雕,缩放高度加开始高度等于总高度。图中所有浮雕的开始高度均为3,缩放高度均为5,总高度均为8(分别计算时)。

认识artcam形状编辑器

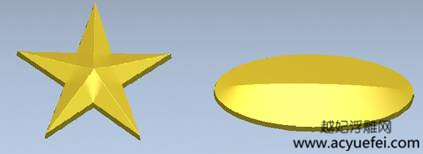

D.恒定高度:恒定高度仅对矢量创建浮雕有效。当选择恒定高度时,矢量区域内有多个点可以达到规定的最高值。

认识artcam形状编辑器



  • 比例:比例在按高度剪裁时有效,当选择比例为5时,浮雕高度可以到达指定高度,当比例逐渐降低时,浮雕高度也逐渐降低。




版权声明:认识artcam形状编辑器为越妃原创文章,越妃浮雕网版权所有,未经允许不得转载,如已获取授权, 转载请注明作者及出处!
