artcam位图到矢量工具

ArtCAM pro 越妃 1460次浏览 0个评论 扫描二维码

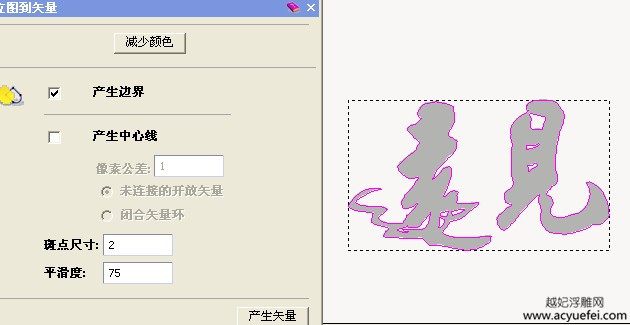

在一些情况下,需要通过位图来提取矢量。所以在位图颜色干净整个的情况下,可以先通过减少颜色来得到某一个颜色区域,把这个颜色用吸管点取为当前色,点击“位图到矢量工具,选择“产生边界”,则可得到该区域的矢量。此时再结合样条拟合工具,可以得到较为理想的矢量,下图黑色作为前景色提取出了黑色区域的矢量。artcam位图到矢量工具



当用白色作为前景色时,可得到反选效果。模型二维工作区的白色区域矢量全部被自动提取。


版权声明:artcam位图到矢量工具为越妃原创文章,越妃浮雕网版权所有,未经允许不得转载,如已获取授权, 转载请注明作者及出处!
